Öğrenciler ve mühendislerin sık aradığı üç temel kontrol: (1) rulman L10 ömrü, (2) kamalı milde kesme/ezilme, (3) basit düz dişli yükleri (Ft, Fr) ve tork. Hızlı kontrol amaçlıdır; katalog/standart değerleri mutlaka doğrulayın.
Not: p=3 (bilyalı) varsayıldı. Eşdeğer yük ve çalışma koşullarını katalogdan kontrol edin; güvenilirlik katsayısı a1 ve aISO düzeltmeleri burada yok.
Not: Basit bir kesme/ezilme kontrolüdür. Gerilme yoğunlaşmaları, yüzey durumu ve darbe/yük spektrumu için güvenlik katsayısı eklenmelidir.
Not: Bu basit düz dişli yük tahminidir; temas/diş eğilme gerilmesi için AGMA/ISO faktörleri gereklidir. Helis açısı, dinamik faktör ve yüz yüklenme dağılımı burada yoktur.
Ortak makine bileşenlerinin görsel referansları

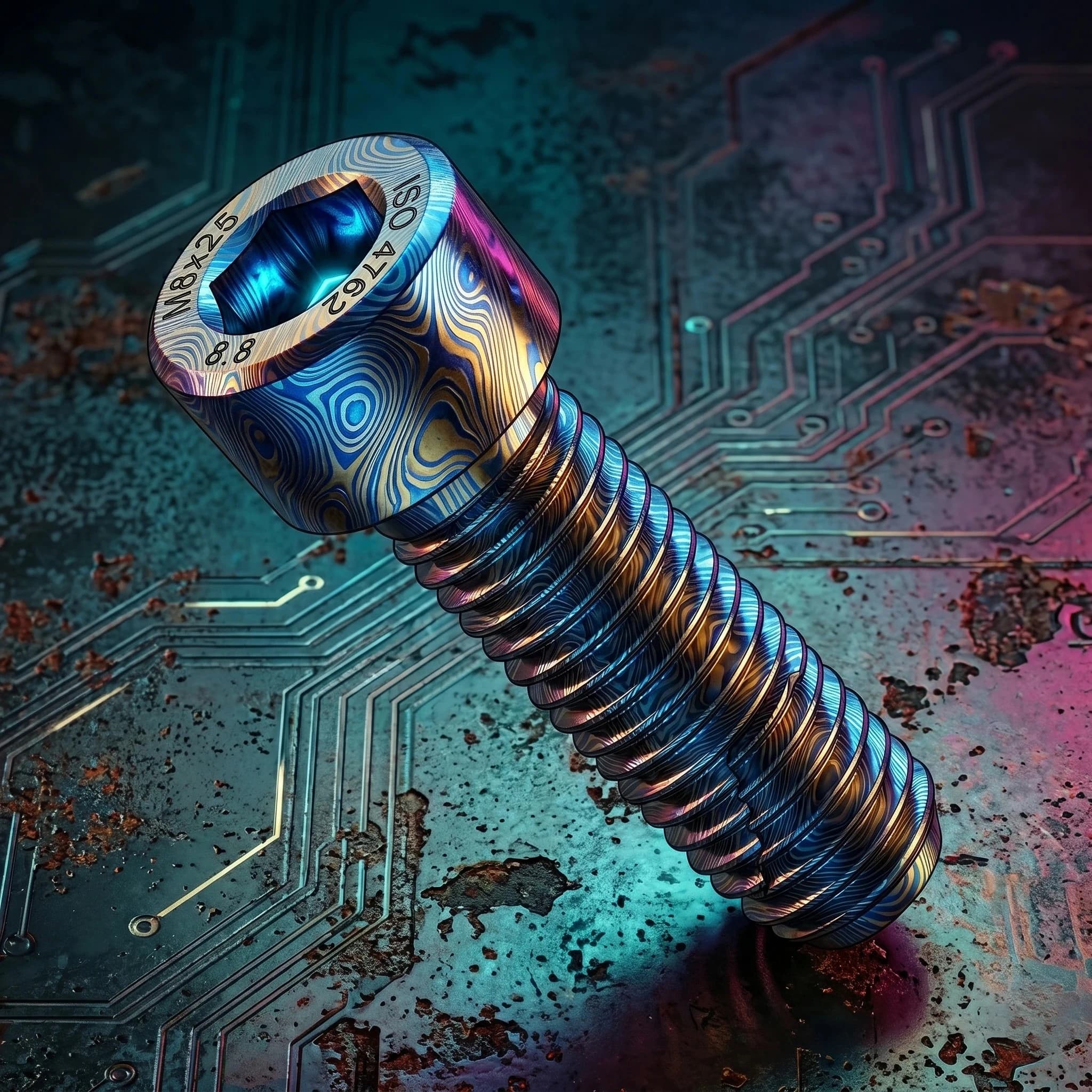

Vida ve somun bileşenleri

Dişli aktarım elemanları

Dönen makine elemanları

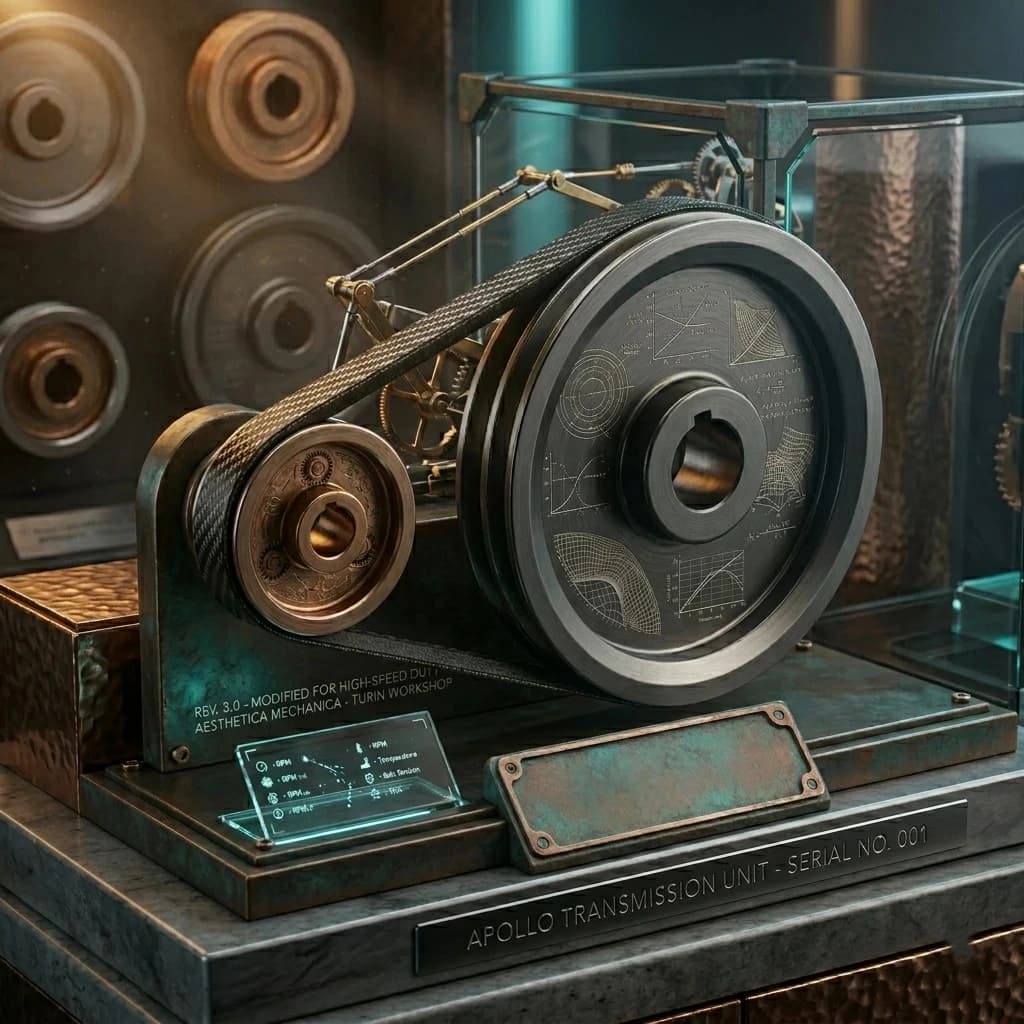

Kayış-kasnak sistemi

Bağlantı ve elastik elemanlar

Vida ve dişli bağlantılar

Mil ve yatak sistemleri
Bu araç; makine konstrüksiyonunun temel taşıyıcı elemanları olan rulmanların nominal ömür hesabını (ISO 281), mil-göbek bağlantılarında paralel kamaların kesme ve ezilme mukavemetini (DIN 6885-1) ve silindirik düz alın dişlilerde teğetsel/radyal kuvvetler ile diş dibi eğilme gerilmesini (ISO 6336 ve Lewis teorisi) entegre olarak çözümler.
Rulmanın dinamik yük kapasitesi ($C$ [kN]) ve eşdeğer dinamik yükü ($P$ [kN]) altında $10^6$ devir cinsinden temel ömrü ($L_$) ve $n$ [rpm] devirdeki çalışma ömrü (L₁₀ₕ [saat]):
L₁₀ = (C / P)^p [milyon devir] | L₁₀h = (10⁶ / (60 · n)) · (C / P)^p [saat]
Burada ömür üssü $p$:
Mil çapı $d$ [mm] üzerinden aktarılan tork $T$ [N·m] iken kamaya etki eden teğetsel çevresel kuvvet:
F_t = (2000 · T) / d [N] | τ = F_t / (b · L) ≤ τ_
Kama yan yüzeyinde mil veya göbek faturasına binen ezilme (yüzey basıncı) gerilmesi:
p = F_t / ( (h / 2) · L ) ≤ p_
Burada $b$ kama genişliği, $h$ kama yüksekliği, $L$ kama boyudur. Çelik göbekler için tipik izin verilen ezilme basıncı $p_ \approx 100-150\text$, dökme demir için $p_ \approx 50-80\text$'dır.
Pinyon dişlinin aktardığı güç ($P$ [kW]) ve devir ($n$ [rpm]) ile oluşan taksimat çapı $d_1$ üzerindeki kuvvetler:
F_t = (19.1 × 10⁶ · P) / (n · d₁) [N] | F_r = F_t · tan(20°)
Lewis yaklaşımına göre diş dibi eğilme gerilmesi:
σ_F = F_t / (b · m · Y) ≤ σ_
| Değişken | Sembol | Birim | Mühendislik Açıklaması |
|---|---|---|---|
| Dinamik Kapasite | C | kN | Rulmanın 1 milyon devir dayanabileceği temel dinamik yük |
| Eşdeğer Yük | P | kN | Radyal ve eksenel yüklerin kombinasyonundan doğan efektif yük |
| Mil Torku | T | N·m | Milden aktarılan nominal burulma momenti |
| Mil Çapı | d | mm | Kamanın oturduğu mil anma çapı |
| Kama Boyutları | b × h × L | mm | DIN 6885 standardına göre kama genişlik, yükseklik ve boyu |
| İletilen Güç | P | kW | Dişli çark üzerinden iletilen mekanik nominal güç |
| Kavrama Açısı | α | derece | Standart evolvent profil için genellikle 20° |
Rulman ömrü (L10) tahmini.
Girdiler
Çıktılar
Notlar
Kamalı milde kesme gerilmesi.
Girdiler
Çıktılar
Notlar
