Tork Katsayısı (K Faktörü) Nedir?

K faktörü neden kullanılır?

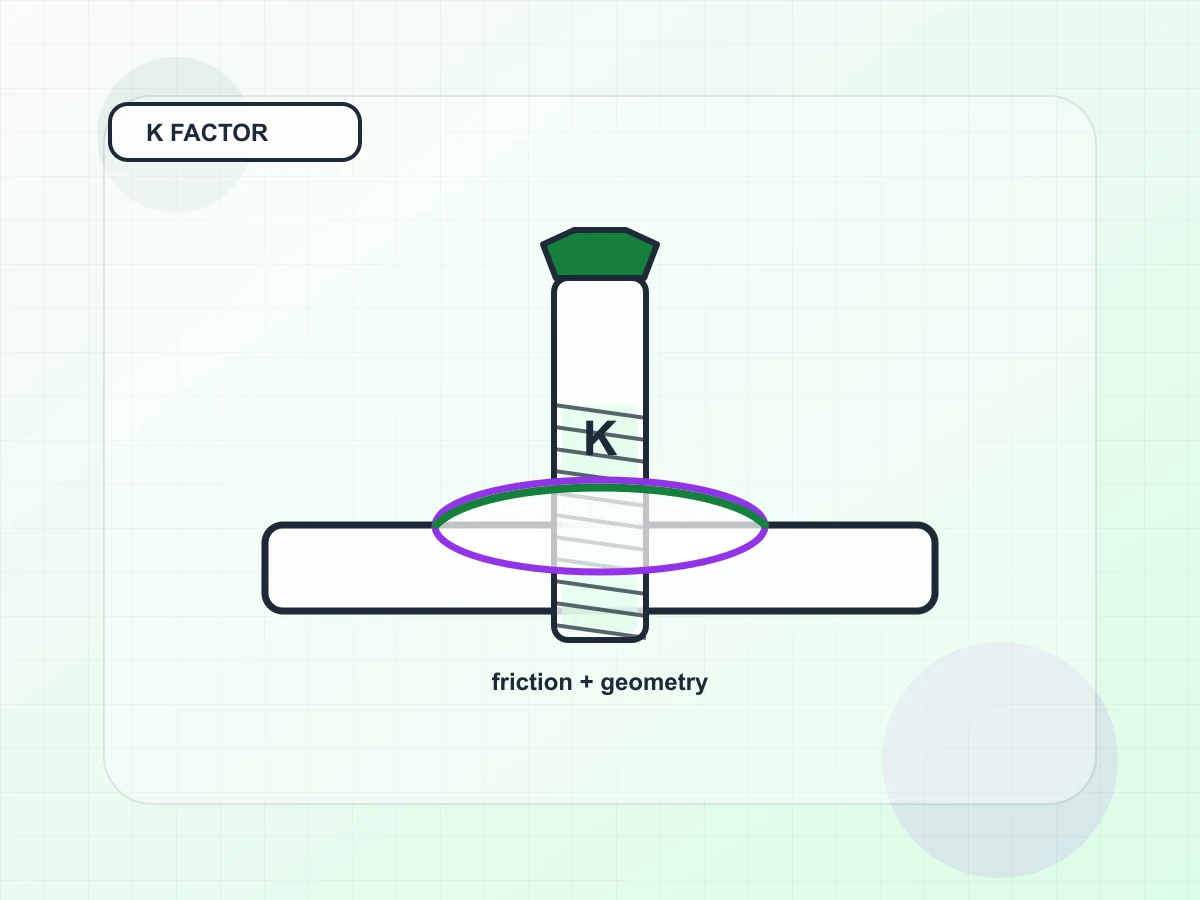

Cıvata sıkma torkunu hedef ön yüke bağlamak için sık kullanılan sade ifade T = K x F x d biçimindedir. Burada T sıkma torku, F hedef ön yük, d nominal çap ve K tork katsayısıdır. K faktörü bazen yanlış biçimde doğrudan sürtünme katsayısı olarak anlatılır. Aslında K; diş sürtünmesi, başaltı veya somun altı sürtünmesi, kaplama, yağlama, yüzey pürüzlülüğü ve geometri gibi birçok etkiyi tek sayıda toplayan pratik bir katsayıdır. Bu nedenle tek bir K değeri her ürün ve her montaj koşulu için geçerli değildir.

Torkun büyük bölümü nereye gider?

Uygulanan torkun küçük bir bölümü cıvatayı elastik olarak uzatıp ön yük üretir. Büyük bölümü ise dişlerde ve başaltı yüzeyinde sürtünmeye harcanır. Bu yüzden yüzey durumu değiştiğinde aynı tork farklı sıkma kuvveti oluşturabilir. Kuru cıvata, hafif yağlı cıvata, çinko kaplamalı cıvata ve paslanmaz bağlantı aynı hedef ön yük için farklı tork gerektirebilir. Montaj ekibi bu farkı bilmeden sabit tork uygularsa bazı bağlantılar düşük ön yükte kalırken bazıları akma sınırına yaklaşabilir.

K değeri nasıl seçilmeli?

Düşük riskli genel uygulamalarda üretici tavsiyesi veya kurum içi doğrulanmış tablo kullanılabilir. Ancak emniyet kritik, yüksek adetli veya dar ön yük toleranslı bağlantılarda K değeri testle belirlenmelidir. ISO 16047 tipi tork-sıkma kuvveti testleri, belirli cıvata-somun-pul-kaplama kombinasyonu için gerçek davranışı görmeye yardımcı olur. Test koşulunda yağlayıcı türü, kaplama, sıkma hızı ve tekrar sayısı da kaydedilmelidir. Bir ürün için doğrulanan K değerini başka kaplama veya başka tedarikçi için doğrudan kullanmak doğru değildir.

K faktörü ile tasarım sınırları

K faktörü, ön boyutlandırma ve montaj talimatı için kullanışlıdır; fakat bağlantının tüm davranışını temsil etmez. Oturma kaybı, sıcaklık çevrimi, titreşim, yumuşak ara katmanlar ve dinamik yükler ayrıca değerlendirilmelidir. Yalnız hesapta K değerini düşürerek daha düşük tork bulmak, cıvata için daha güvenli bir sonuç anlamına gelmeyebilir. Düşük sürtünme aynı torkta daha yüksek ön yük doğurabilir ve cıvatayı veya bağlanan parçayı aşırı yükleyebilir. Bu nedenle tork değeri yanında hedef ön yük aralığı ve sürtünme koşulu mutlaka belirtilmelidir.

Pratik montaj notları

Montaj talimatında "M10 - 45 Nm" ifadesi tek başına yetersizdir. Daha iyi bir talimat; cıvata sınıfını, kaplamayı, yağlama durumunu, pul tipini, hedef torku ve sıkma sırasını içerir. Ekipman kalibrasyonu ile yüzey hazırlığı da bu talimatın parçasıdır. Kritik bir hata araştırmasında, cıvatanın kırıldığı veya gevşediği noktada önce gerçek torkun değil, gerçek ön yükün değişmiş olabileceği düşünülmelidir.

Mühendislikte uygulama doğrulaması

Yük profilini sayıya dönüştürün

Tork ve güçle ilgili her seçimde en değerli veri, makinenin gerçek yük profilidir. Nominal çalışma, kalkış, hızlanma, frenleme, yön değiştirme ve olası sıkışma senaryoları aynı grafikte gösterilmelidir. Bu yaklaşım motor, redüktör, şaft ve kaplin arasında doğru kapasite paylaşımı kurulmasını sağlar. Hesap sırasında kullanılan verim, emniyet marjı ve sıcaklık varsayımları da sonuçla beraber saklanmalıdır. Böylece daha sonra farklı motor veya oran seçeneği denendiğinde, yalnız tek bir sayı değil bütün karar zinciri karşılaştırılabilir. Teknik dosyada torkun hangi hızda ve hangi süreyle istendiği net değilse, sonuç güvenilir bir seçim girdisi sayılmamalıdır.

Saha senaryosu ve karar mantığı

Bir üretim hattında yağlı cıvatalara kuru montaj torku uygulandığında, K faktöründeki düşüş hedef ön yükü yükseltebilir ve cıvatayı aşırı germe riski oluşturabilir. Aynı torkun daha fazla sıkma kuvvetine dönüştüğünü görünür kılmak, montaj hatalarını azaltır. Bu yaklaşım, okuyucunun tek bir tablo değerini doğrudan tasarım kararı olarak kullanmasını engeller. Hesap sonucu ilk filtreleme için güçlü bir araçtır; ancak nihai seçimde uygulamanın kendi yükleri, malzemeleri, çevresi ve bakım şekli mutlaka dikkate alınmalıdır.

Hangi veriler toplanmalı?

Tork, güç ve dönme elemanlarıyla ilgili hesaplarda en yararlı alışkanlık, çalışma noktasını sayısal olarak tanımlamaktır. Nominal değerlerin yanına kalkış, ani yüklenme, ters yön, çevrim süresi, sıcaklık ve verim kayıpları eklenmelidir. Tek bir anlık ölçüm yerine zaman içindeki değişim değerlendirildiğinde, motorun veya aktarma elemanının neden zorlandığı daha net görülür. Bu kayıtlar daha sonra redüktör, kaplin, mil ve yatak seçimlerini aynı temel veri setiyle gözden geçirmeyi sağlar.

Tasarım ve yayın notu

Yayın için K faktörünün tedarikçi değiştiğinde veya kaplama yenilendiğinde tekrar gözden geçirilmesi gerektiğini belirtin. K katsayısı bir çizimde yazan değişmez sayı değil, montaj kombinasyonunun doğrulanmış özelliğidir. Karar sürecinde nominal değer, pik değer ve sürekli çalışma değeri birbirinden ayrılmalıdır. Yalnızca motor etiketindeki güce bakmak yerine, şaftta kalan gerçek güç ve redüktör çıkışındaki kullanılabilir tork hesaplanmalıdır. Özellikle sık kalkışlı sistemlerde termik sınır, hızlanma süresi ve emniyet payı birlikte doğrulanmalıdır.

K faktörü kullanılırken belirsizlik yönetimi

Tork katsayısı, sıkma torku ile elde edilen ön yük arasındaki ilişkiyi pratik olarak ifade etse de sabit bir malzeme özelliği değildir. Diş sürtünmesi, baş altı sürtünmesi, kaplama, yağlama, yüzey pürüzlülüğü ve takım doğruluğu K değerini değiştirebilir. Bu nedenle katalogdaki tek bir K değerini her montaja uygulamak, aynı torkta büyük ön yük farkları yaratabilir. Kritik bağlantılarda tork-açı yöntemi, cıvata uzama ölçümü veya deneysel tork-gerilim testi daha güvenilir sonuç verebilir. K faktörüyle yapılan hesap, hedef tork için iyi bir başlangıç sağlar; ancak yüksek güvenilirlik gereken yerlerde proses doğrulamasının yerini tutmaz.

Süreç teyidi

Montaj talimatında kuru, yağlı veya kaplamalı yüzey tanımı açık değilse K faktörüyle verilen tork değeri güvenilir kabul edilmemelidir. Sürtünme koşulu yazılı ve tekrar edilebilir olmalıdır.

Uygulama kontrolü

Uygulama kontrolünde K faktörü, cıvata-somun-pul-kaplama kombinasyonuna bağlı olarak tanımlanmalı ve mümkün olduğunda testle doğrulanmalıdır. Torqyx Cıvata Boyut ve Ön Yük Hesaplayıcı, hedef ön yük ve tork arasındaki ilişkiyi ilk değerlendirme için görünür hale getirir.

İlgili Torqyx hesaplayıcısı

Bu konudaki temel girdileri hızlıca kontrol etmek için Cıvata Boyut ve Ön Yük Hesaplayıcı aracını kullanın.

Cıvata Boyut ve Ön Yük Hesaplayıcı

Hesaplayıcı

Çap, diş adımı, sınıf ve sürtünme varsayımlarını birlikte kontrol edin.
