Cıvata Ön Yük Kuvveti Nedir ve Neden Önemlidir?

Ön yük, cıvatanın gerçek işini açıklar

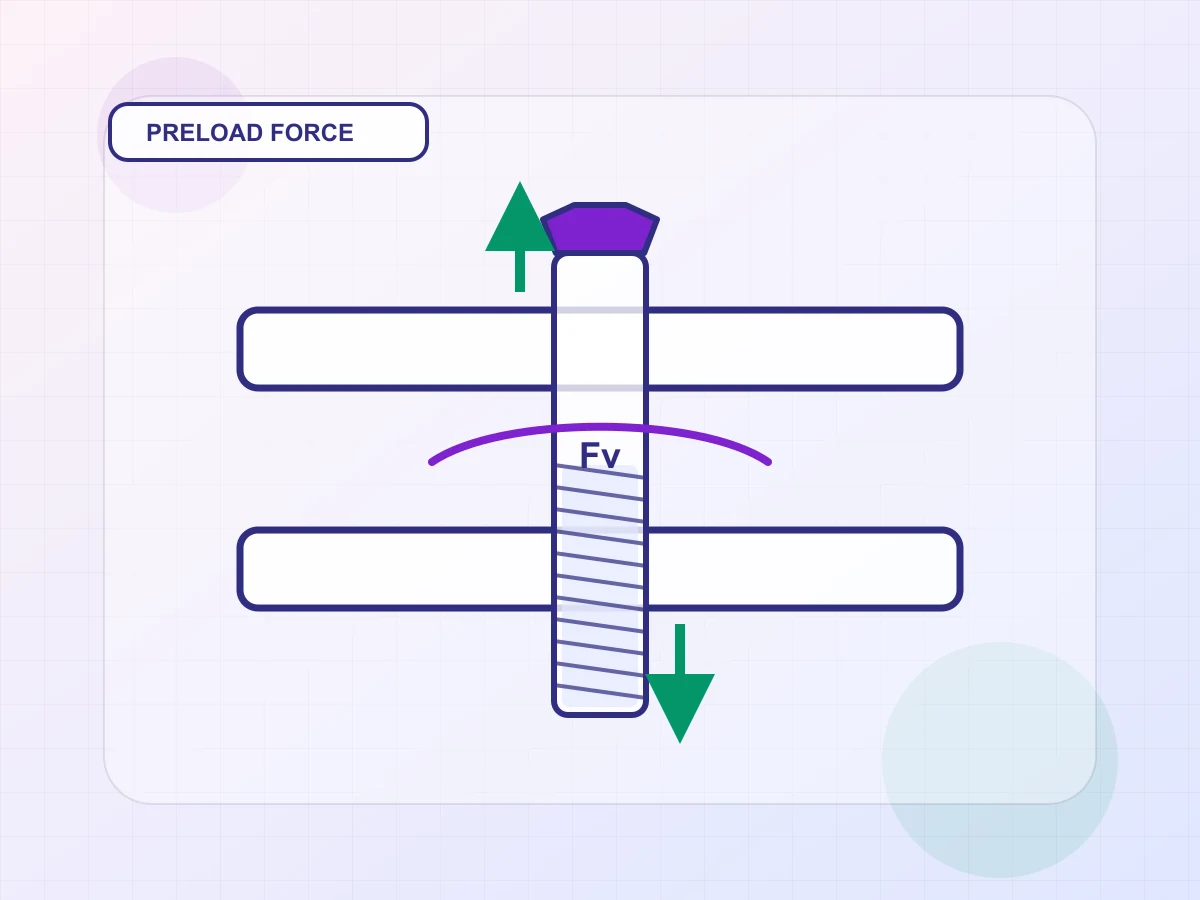

Bir cıvata bağlantısında ana hedef çoğu zaman cıvatanın dış yükü tek başına taşıması değildir. Hedef, parçaları kontrollü bir sıkma kuvvetiyle birbirine bastırmak ve çalışma sırasında bağlantının açılmasını, kaymasını veya yüzeyler arasındaki mikroyer değiştirmeyi önlemektir. Montaj sırasında cıvata uzar, bağlanan parçalar ise sıkışır. Bu elastik düzenin oluşturduğu eksenel sıkma kuvvetine ön yük denir. Yeterli ön yük varsa dış yükün önemli bir kısmı önce sıkıştırılmış parçalardaki kuvvet dağılımını değiştirir; cıvata üzerindeki ek yük beklenenden daha sınırlı kalabilir. Ön yük yetersizse bağlantı yüzeyleri ayrılmaya, sürtünmeyle taşınması gereken yük kaymaya ve titreşim altında gevşemeye başlar.

Tork ile ön yük aynı kavram değildir

Pratikte anahtarla uyguladığımız değer torktur; tasarımda aradığımız değer ise çoğunlukla ön yüktür. Bu ikisi arasında T = K x Fv x d gibi sade bir ilişki kullanılsa da K katsayısı yalnız bir sabit değildir. Diş sürtünmesi, başaltı sürtünmesi, yağlama, kaplama, pul tipi ve yüzey durumu aynı torkta çok farklı ön yükler üretebilir. Bu nedenle "M12 için her zaman şu kadar Nm" yaklaşımı kritik bağlantılar için zayıftır. Kuru bir bağlantı ile hafif yağlı bağlantı arasında aynı anahtar ayarında ciddi sıkma kuvveti farkı olabilir. Tork kontrollü montaj çoğu uygulamada pratik ve yeterlidir; ancak emniyet kritik noktalar, yüksek adetli seri üretim veya dar ön yük penceresi olan bağlantılar için tork-açı, uzama ölçümü veya doğrudan germe yöntemleri daha uygun olabilir.

Neden doğru ön yük gerekir?

Doğru ön yük, kayma dayanımını yükseltir, conta yüzeyindeki basıncı dengeler, yorulma açısından daha kontrollü bir yük paylaşımı sağlar ve titreşim kaynaklı gevşemeyi azaltır. Ancak gereğinden yüksek ön yük de güvenli değildir. Cıvata akma bölgesine yaklaşabilir, alüminyum veya döküm gövdede yüzey gömülmesi oluşabilir, dişler zarar görebilir ya da ince flanşlar eğilebilir. Bu nedenle hedef ön yük, cıvata akma dayanımının belli bir yüzdesi üzerinden ve bağlantının işlevi dikkate alınarak seçilir. Ön yüke karar verirken yalnız cıvata çapına bakmak yerine gerilme alanı, sınıf, somun uyumu, sıkılan parçaların rijitliği ve çalışma yükü birlikte ele alınmalıdır.

Pratik bir değerlendirme yöntemi

İlk olarak cıvatanın nominal çapı, adımı ve mukavemet sınıfı belirlenir. İkinci adımda cıvata gerilme alanı üzerinden kullanılabilir ön yük aralığı hesaplanır. Üçüncü adımda sürtünme durumu tanımlanır: kuru, hafif yağlı, çinko kaplamalı, paslanmaz veya özel kaplamalı yüzeyler aynı davranmaz. Dördüncü adımda cıvatanın sıkacağı parçalar incelenir. Yumuşak bir yüzey, boya, kalın kaplama veya plastik ara parça varsa montaj sonrası oturma nedeniyle ön yük düşebilir. Son adımda montaj yöntemi ve kalibrasyon planı belirlenir. Anahtar doğru ayarda olsa bile uzatma adaptörü, yanlış kavrama açısı veya bakımsız ekipman sonucu etkileyebilir.

Hangi belirtiler ön yük sorununa işaret eder?

Bağlantı çevresinde parlatılmış sürtünme izleri, gevşeyen somunlar, cıvata başı altında boya ezilmesi, tekrarlayan conta kaçakları veya cıvata kırılmaları ön yük problemine işaret edebilir. Her kırık cıvata "fazla yük" anlamına gelmez; bazen düşük ön yük nedeniyle bağlantı açılır, cıvata eğilme ve yorulma yükü alır. Ters durumda aşırı ön yük de montaj anında hasar veya servis ömründe gevrek kırılma riskini artırır. Sorunu çözmek için önce parça yüzeylerini, rondela kullanımını, tork değerini ve gerçek sıkma yöntemini doğrulamak gerekir. Sadece daha yüksek tork vermek çoğu zaman doğru çözüm değildir.

Mühendislikte uygulama doğrulaması

Cıvata bağlantılarında teori ile saha arasındaki fark çoğu zaman sürtünme, yüzey durumu ve montaj tekrarlanabilirliğinden doğar. Bu nedenle teknik karar yalnız cıvata çapı veya katalog sınıfıyla kapatılmamalıdır. Bağlantının görevi, dış yükü, titreşim seviyesi, sıkılan parçaların malzemesi ve servis ortamı birlikte kayda alınmalıdır. Kritik bağlantılarda numune montajı yapıp hedef tork ile oluşan gerçek ön yükü veya uzamayı karşılaştırmak, tabloya körü körüne güvenmekten daha değerlidir. Teknik resim, satın alma tanımı ve iş talimatı aynı dili kullanırsa; farklı tedarikçi, operatör ve vardiyada oluşan değişkenlik daha erken yakalanır.

Saha senaryosu ve karar mantığı

Ön yük hedefi belirlenirken, bağlantının hangi dış yükte yüzey ayrılmasına veya kaymaya başlayacağı düşünülmelidir. Örneğin bir flanş bağlantısında yeterli ön yük conta basıncını korurken, ince alüminyum bir kapakta aşırı ön yük kalıcı oturmaya yol açabilir. Bu iki sınır arasında çalışmak tasarımın gerçek amacıdır. Bu yaklaşım, okuyucunun tek bir tablo değerini doğrudan tasarım kararı olarak kullanmasını engeller. Hesap sonucu ilk filtreleme için güçlü bir araçtır; ancak nihai seçimde uygulamanın kendi yükleri, malzemeleri, çevresi ve bakım şekli mutlaka dikkate alınmalıdır.

Hangi veriler toplanmalı?

Bağlantı için veri toplarken yalnız anma çapına bakmak yeterli değildir. Diş adımı, sıkılan parça kalınlığı, diş kavrama boyu, somun veya dişli deliğin malzemesi, yüzey kaplaması, yağlama durumu ve hedef montaj torku birlikte kayda alınmalıdır. Aynı nominal cıvata, kuru yüzeyde ve yağlı yüzeyde çok farklı ön yük üretebilir. Kritik uygulamalarda torkun yanında sıkma açısı, işaretleme konumu veya uzama ölçümü gibi doğrulama yöntemlerinden biri seçilerek montaj tekrarlanabilirliği izlenmelidir.

Tasarım ve yayın notu

Uygulama notuna montaj sonrası yeniden tork kontrolünün hangi koşullarda gerekli olabileceği eklenebilir. Boya, yumuşak pul veya kalın kaplama olan yüzeylerde ilk oturma etkisi, ilk montaj torkunun zamanla aynı ön yükü korumamasına neden olabilir. Pratikte en güvenilir süreç; bağlantı fonksiyonunu tanımlamak, uygun ürün sınıfını seçmek, hedef ön yükü belirlemek, tork yöntemini netleştirmek ve montaj sonucunu kayıt altına almaktır. Daha sonra gevşeme, oturma veya korozyon ihtimali olan bağlantılar bakım planına dahil edilmelidir. Böylece seçim bir katalog tercihi olmaktan çıkar ve izlenebilir bir montaj standardına dönüşür.

Uygulama kontrolü

Uygulama kontrolü için montaj talimatında hedef torkun yanında sürtünme koşulu, cıvata sınıfı, pul ve yağlama durumu açıkça yazılmalıdır. Kritik bağlantılarda ilk numunelerde tork-ön yük korelasyonu ölçülmeli; böylece hesap ile sahadaki gerçek sıkma kuvveti karşılaştırılmalıdır.

İlgili Torqyx hesaplayıcısı

Bu konudaki temel girdileri hızlıca kontrol etmek için Cıvata Boyut ve Ön Yük Hesaplayıcı aracını kullanın.

Cıvata Boyut ve Ön Yük Hesaplayıcı

Hesaplayıcı

Çap, diş adımı, sınıf ve sürtünme varsayımlarını birlikte kontrol edin.

Teknik kaynaklar

• VDI 2230 Part 1 - High duty bolted joint calculation.

• ISO 898-1 - Mechanical properties of carbon steel and alloy steel fasteners.

• ISO 16047 - Torque/clamp force testing.
