Cıvata Mukavemet Sınıfları: 8.8, 10.9 ve 12.9 Arasındaki Fark Nedir?

Mukavemet sınıfı neyi anlatır?

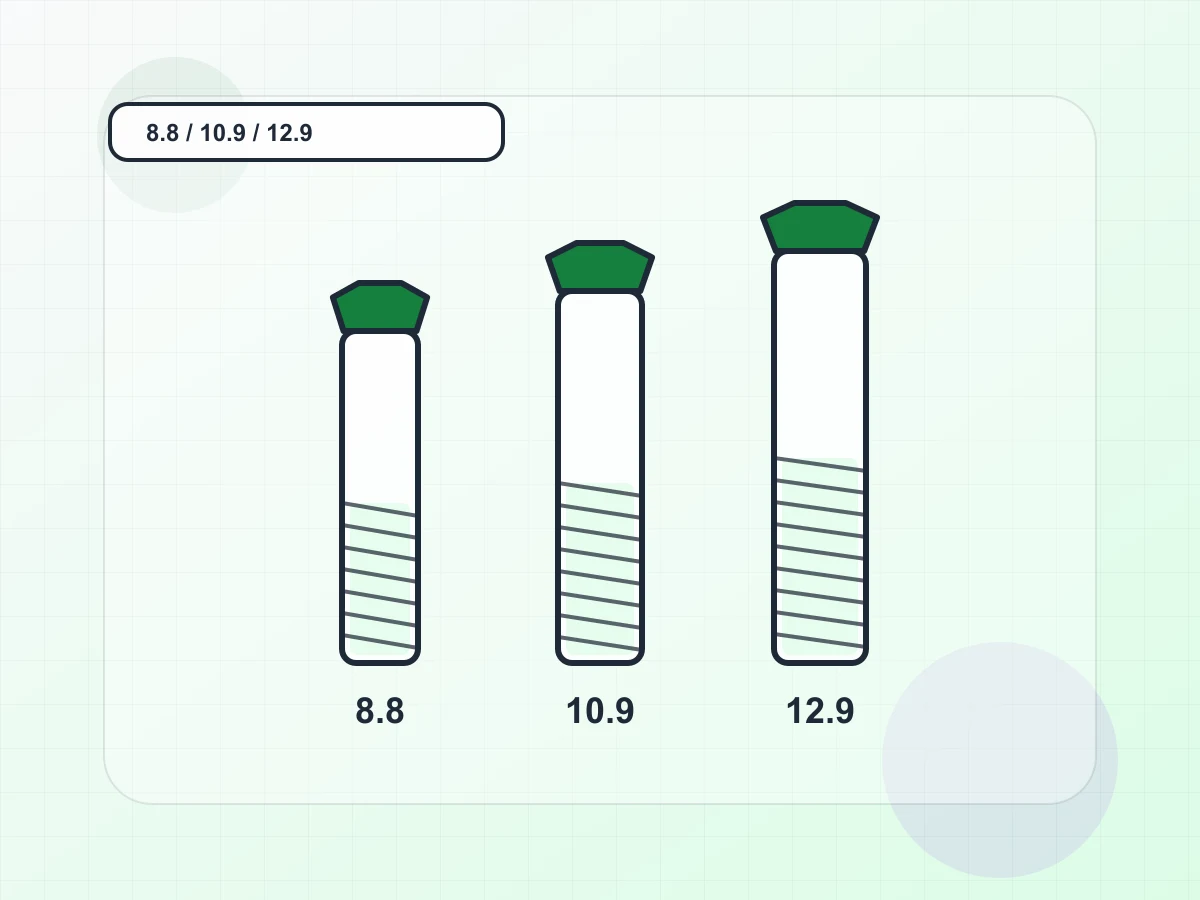

Cıvata üzerindeki 8.8, 10.9 veya 12.9 damgası yalnızca "kaliteli" veya "kalitesiz" şeklinde okunacak bir etiket değildir. Bu işaret, cıvatanın çekme dayanımı ile akma davranışı hakkında standartlaştırılmış bir bilgi verir. İlk sayı 100 ile çarpıldığında yaklaşık nominal çekme dayanımını, ikinci sayı ise bu dayanımın hangi oranında akma sınırına ulaşıldığını anlatır. Bu nedenle 8.8 sınıfı için yaklaşık çekme dayanımı 800 MPa, akma dayanımı ise 0,8 x 800 = 640 MPa mertebesindedir. Aynı mantıkla 10.9 sınıfı yaklaşık 1.000 MPa çekme ve 900 MPa akma dayanımıyla, 12.9 sınıfı ise yaklaşık 1.200 MPa çekme ve 1.080 MPa akma dayanımıyla yorumlanır. Bu değerler seçimin başlangıç noktasıdır; cıvatanın çapı, diş alanı, kaplaması ve bağlantının çalışma koşulları sonucu değiştirebilir.

8.8, 10.9 ve 12.9 nerede ayrışır?

8.8 sınıfı, genel makine imalatında ve orta seviyeli statik yüklerde yaygın bir çözümdür. Montaj toleranslarına nispeten daha hoşgörülü olması, maliyetinin daha erişilebilir olması ve yeterli tokluğu birçok şasi, kapak, flanş ve konstrüksiyon bağlantısında avantaj sağlar. 10.9 sınıfı daha yüksek ön yük gerektiğinde, bağlantının kayma ile açılmasının istenmediği makine elemanlarında ve otomotiv tipi uygulamalarda öne çıkar. 12.9 ise en yüksek sınıf olduğu için otomatik olarak en doğru seçim değildir. Yüksek dayanımın yanında daha hassas yüzey durumu, kaplama riski, hidrojen gevrekliği kontrolü ve doğru torklama ihtiyacı getirir. Özellikle çok yüksek sıkma kuvveti hedeflenirken cıvatanın yanında somun sınıfı, pul yüzeyi, diş kavrama boyu ve karşı parçanın ezilme direnci de değerlendirilmelidir.

Seçim nasıl yapılmalı?

Doğru sınıfı seçmek için önce bağlantının neyi taşıdığını belirleyin. Cıvata doğrudan çekme yükü mü taşıyor, parçaları sürtünme ile birbirine mi bağlıyor, yoksa titreşim altında konumunu mu koruyor? Ardından dış yükün büyüklüğü, yönü, tekrarlı olup olmadığı ve servis ortamı incelenmelidir. Örneğin bir motor ayağında yalnız çekme dayanımı değil, titreşim ve gevşeme riski de belirleyicidir. Bir kalıp bağlama noktasında ise sıkma kuvveti ile tekrar eden çevrim sayısı daha kritik olabilir. Çok yüksek sınıfa geçmek, zayıf bir döküm gövdede diş sıyırma veya yüzey ezilmesi sorununu büyütebilir. Bu yüzden cıvata sınıfı, bağlantının tamamıyla uyumlu seçilmelidir; sadece cıvatanın katalogdaki maksimum dayanımına bakmak yeterli değildir.

Kısa uygulama örneği

Aynı M10 çapında iki cıvata düşünelim. 8.8 sınıfı cıvata belirli bir ön yükte güvenli çalışırken, 10.9 sınıfı daha yüksek ön yük potansiyeli sunar. Ancak somun ve bağlanan parçalar bu ek kuvveti taşıyamıyorsa 10.9'a geçmek bağlantıyı iyileştirmez. Yüksek ön yük nedeniyle alüminyum parçada oturma, boya altında gömülme veya dişli delikte hasar oluşabilir. Benzer şekilde 12.9 sınıfı bir cıvata galvanik veya kimyasal olarak zorlayıcı bir ortamda yanlış kaplama ile kullanılırsa, teorik dayanımına rağmen güvenilirlik kaybedebilir. Bu nedenle sınıf seçimi ile malzeme, kaplama ve montaj yöntemi birlikte yazılmalıdır.

Sık yapılan hatalar

En yaygın hata, 12.9'u her koşulda "daha güvenli" kabul etmektir. İkinci hata, cıvata sınıfını yükseltip aynı tork değerini kullanmaktır; oysa hedef ön yük, sürtünme ve izin verilen gerilme yeniden değerlendirilmelidir. Üçüncü hata, işareti olmayan veya izlenebilirliği belirsiz ürünlerde sınıf varsayımı yapmaktır. Dördüncü hata ise paslanmaz cıvata sınıflarını 8.8, 10.9 ve 12.9 ile doğrudan eşdeğer saymaktır. Paslanmaz ürünler farklı standartlarda ve farklı mekanik-korozyon dengeleriyle tanımlanır. Son olarak, yüksek dayanımlı bağlantılarda somunun uygun dayanım sınıfı ile eşleşmemesi gerçek taşıma kapasitesini sınırlar.

Mühendislikte uygulama doğrulaması

Cıvata bağlantılarında teori ile saha arasındaki fark çoğu zaman sürtünme, yüzey durumu ve montaj tekrarlanabilirliğinden doğar. Bu nedenle teknik karar yalnız cıvata çapı veya katalog sınıfıyla kapatılmamalıdır. Bağlantının görevi, dış yükü, titreşim seviyesi, sıkılan parçaların malzemesi ve servis ortamı birlikte kayda alınmalıdır. Kritik bağlantılarda numune montajı yapıp hedef tork ile oluşan gerçek ön yükü veya uzamayı karşılaştırmak, tabloya körü körüne güvenmekten daha değerlidir. Teknik resim, satın alma tanımı ve iş talimatı aynı dili kullanırsa; farklı tedarikçi, operatör ve vardiyada oluşan değişkenlik daha erken yakalanır.

Saha senaryosu ve karar mantığı

M10-10.9 ile 12.9 arasında karar verilen bir makine kapağında, daha yüksek sınıfı seçmeden önce gövde dişinin veya somunun hangi yükte sınırlandığı incelenmelidir. Bir cıvatanın dayanımı artarken bağlantıdaki en zayıf eleman değişebilir. Yükün doğrudan çekme mi yoksa sürtünmeli kayma mı olduğu bu kararın yönünü değiştirir. Bu yaklaşım, okuyucunun tek bir tablo değerini doğrudan tasarım kararı olarak kullanmasını engeller. Hesap sonucu ilk filtreleme için güçlü bir araçtır; ancak nihai seçimde uygulamanın kendi yükleri, malzemeleri, çevresi ve bakım şekli mutlaka dikkate alınmalıdır.

Hangi veriler toplanmalı?

Bağlantı için veri toplarken yalnız anma çapına bakmak yeterli değildir. Diş adımı, sıkılan parça kalınlığı, diş kavrama boyu, somun veya dişli deliğin malzemesi, yüzey kaplaması, yağlama durumu ve hedef montaj torku birlikte kayda alınmalıdır. Aynı nominal cıvata, kuru yüzeyde ve yağlı yüzeyde çok farklı ön yük üretebilir. Kritik uygulamalarda torkun yanında sıkma açısı, işaretleme konumu veya uzama ölçümü gibi doğrulama yöntemlerinden biri seçilerek montaj tekrarlanabilirliği izlenmelidir.

Tasarım ve yayın notu

Yayın içinde okuyucuya şu soruyu sordurmak faydalıdır: Aynı çapta daha yüksek sınıfa geçildiğinde hedef ön yük, sıkma torku ve karşı parça dayanımı da yeniden kontrol edildi mi? Bu soru, yalnız katalog değerine bakarak yapılan seçimi daha sistematik bir değerlendirmeye taşır. Pratikte en güvenilir süreç; bağlantı fonksiyonunu tanımlamak, uygun ürün sınıfını seçmek, hedef ön yükü belirlemek, tork yöntemini netleştirmek ve montaj sonucunu kayıt altına almaktır. Daha sonra gevşeme, oturma veya korozyon ihtimali olan bağlantılar bakım planına dahil edilmelidir. Böylece seçim bir katalog tercihi olmaktan çıkar ve izlenebilir bir montaj standardına dönüşür.

Uygulama kontrolü

Uygulama kontrolü için cıvata çapı, diş adımı, hedef ön yük, sürtünme durumu ve karşı parçanın malzemesi aynı tabloda tutulmalıdır. Kritik bağlantılarda yalnız nominal dayanım değil, yorulma, gevşeme, kaplama ve servis sıcaklığı etkileri de proje doğrulamasına eklenmelidir.

İlgili Torqyx hesaplayıcısı

Bu konudaki temel girdileri hızlıca kontrol etmek için Cıvata Boyut ve Ön Yük Hesaplayıcı aracını kullanın.

Cıvata Boyut ve Ön Yük Hesaplayıcı

Hesaplayıcı

Çap, diş adımı, sınıf ve sürtünme varsayımlarını birlikte kontrol edin.

Teknik kaynaklar

• ISO 898-1 - Carbon steel and alloy steel fasteners - Mechanical properties.

• VDI 2230 Part 1 - Systematic calculation of high duty bolted joints.
