Cıvata Gevşemesinin 5 Ana Nedeni ve Çözümleri

Gevşeme tek bir arıza türü değildir

Sahada "cıvata gevşedi" denildiğinde çoğu zaman tek bir neden aranır: tork düşük kalmıştır. Oysa gevşeme, ön yük kaybı, bağlantı yüzeyinin oturması, titreşimle dönme hareketi, sıcaklık farkı veya yanlış parça kombinasyonu gibi farklı mekanizmalarla oluşabilir. Doğru çözüm için önce hangi gevşemenin görüldüğünü ayırmak gerekir. Somunun dönerek geri gelmesi ile cıvatanın ilk sıkma kuvvetini kaybetmesi aynı olay değildir. Bir bağlantı dışarıdan sıkı görünürken ön yükünü büyük ölçüde kaybetmiş olabilir; tersine, somun konum değiştirmeden önce bağlantı yüzeylerinde kayma başlayabilir. Bu yüzden sorunu sadece daha büyük anahtar veya daha yüksek torkla çözmeye çalışmak çoğu kez kalıcı sonuç vermez.

1. Yetersiz veya değişken ön yük

İlk neden, montajda hedef ön yüke ulaşılamamasıdır. Kuru-kaplamalı-yağlı yüzey farkı, yanlış tork tablosu, kalibrasyonsuz anahtar veya farklı operatör alışkanlıkları aynı bağlantıda değişken sıkma kuvveti doğurabilir. Çözüm, tork değerini cıvata sınıfı ve sürtünme durumuyla birlikte tanımlamak; kritik noktada ilk parçalarda tork-ön yük doğrulaması yapmaktır. Somun, pul ve başaltı yüzeyinde tutarlı koşullar sağlanmalıdır. Özellikle boya, kalın kaplama veya yumuşak pul varsa ilk montajda görülen tork gerçek ön yükü temsil etmeyebilir.

2. Oturma ve yüzey gömülmesi

Bağlantı ilk sıkıldığında yüzey pürüzleri, boya tabakası, çapaklar veya yumuşak ara parçalar zamanla ezilir. Buna oturma veya gömülme denir. Cıvata uzaması azalınca ön yük düşer. Çok kısa cıvatalarda küçük bir oturma miktarı, toplam uzama az olduğu için oransal olarak daha büyük ön yük kaybına dönüşür. Çözüm; yüzeyleri temizlemek, uygun sertlikte pul kullanmak, gereksiz boya ve çapakları sıkma bölgesinden uzaklaştırmak, yeterli kavrama boyu sağlamak ve gerektiğinde kontrollü yeniden sıkma prosedürü uygulamaktır. Yeniden sıkma kararı rastgele değil, proses talimatı ve ürün gereksinimiyle verilmelidir.

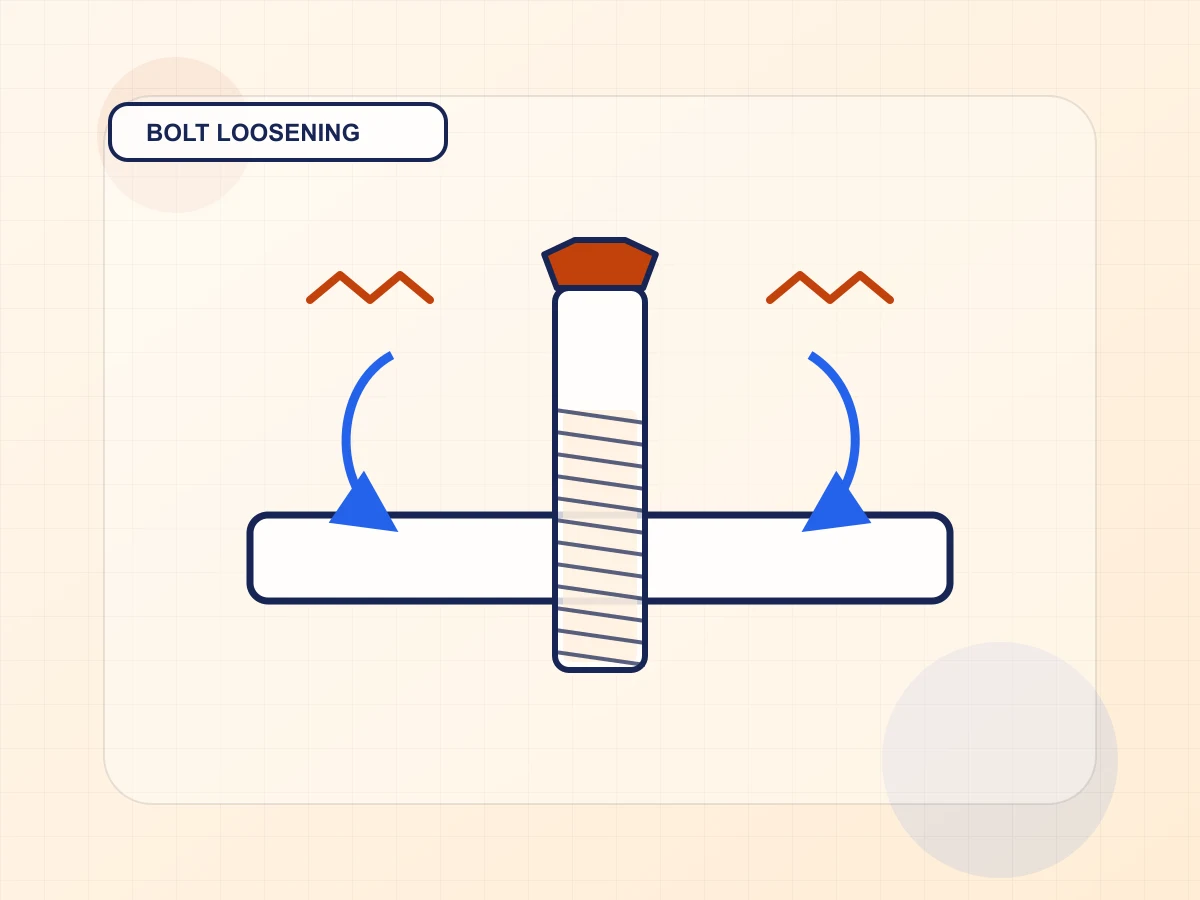

3. Enine titreşim ve kendi kendine gevşeme

Bağlantı yüzeyleri enine yönde kayarsa cıvata-somun sisteminde mikrodönme oluşabilir. Özellikle yetersiz ön yük, ince sac bağlantısı, boşluklu delik ve yüksek titreşim bu riski artırır. Çözümün ilk basamağı bağlantıyı yeterince sıkmak ve kaymayı engellemektir. Ardından konumlandırma pimleri, daha rijit gövde, uygun pul, doğru delik toleransı veya yük yolunu değiştiren tasarım önlemleri değerlendirilebilir. Kilitli somun, diş kilitleyici veya emniyet teli bazı uygulamalarda yardımcıdır; ancak bunlar düşük ön yükün veya zayıf tasarımın yerine geçmez.

4. Sıcaklık çevrimi ve malzeme farkı

Çelik cıvata ile alüminyum gövde gibi farklı genleşme katsayılı parçalar sıcaklık değişiminde farklı miktarda uzar. Bu durum bağlantı sıcaklığına bağlı olarak ön yükü azaltabilir ya da artırabilir. Yüksek sıcaklıkta gevşeme, malzeme akması veya conta oturması da eklenebilir. Çözüm; çalışma sıcaklığı aralığını tasarım girdisi yapmak, cıvata boyunu ve sıkılan parça rijitliğini buna göre değerlendirmek, uygun malzeme ve pul kombinasyonu seçmektir. Sıcaklık çevrimi bulunan uygulamalarda oda sıcaklığındaki montaj torkunu tek başına yeterli kabul etmek doğru değildir.

5. Hatalı parça veya yanlış montaj düzeni

Yanlış diş adımı, yetersiz diş kavrama boyu, uyumsuz somun sınıfı, eğri yüzeyde sıkma, pulun yanlış konulması veya cıvatanın kör delik dibine oturması bağlantıyı zayıflatır. Hatta cıvata deliğin dibine dayandığında anahtar hedef torka ulaşsa bile parçalar gerekli kuvvetle sıkılmayabilir. Çözüm, montaj öncesi diş derinliği, serbest sıkma boyu, somun yüksekliği ve pul yerleşiminin kontrol edilmesidir. Hata tekrar ediyorsa yalnız parçayı değiştirmek yerine iş talimatını, fikstürü ve kalite kontrol noktasını da gözden geçirmek gerekir.

Mühendislikte uygulama doğrulaması

Cıvata bağlantılarında teori ile saha arasındaki fark çoğu zaman sürtünme, yüzey durumu ve montaj tekrarlanabilirliğinden doğar. Bu nedenle teknik karar yalnız cıvata çapı veya katalog sınıfıyla kapatılmamalıdır. Bağlantının görevi, dış yükü, titreşim seviyesi, sıkılan parçaların malzemesi ve servis ortamı birlikte kayda alınmalıdır. Kritik bağlantılarda numune montajı yapıp hedef tork ile oluşan gerçek ön yükü veya uzamayı karşılaştırmak, tabloya körü körüne güvenmekten daha değerlidir. Teknik resim, satın alma tanımı ve iş talimatı aynı dili kullanırsa; farklı tedarikçi, operatör ve vardiyada oluşan değişkenlik daha erken yakalanır.

Saha senaryosu ve karar mantığı

Titreşimli bir ekipmanda sık sık gevşeyen cıvata için ilk soru kilitli somun kullanılmalı mı olmamalı mı değildir. Önce bağlantı yüzeyinde kayma olup olmadığı, cıvatanın yeterli uzama payı bulunup bulunmadığı ve oturma kaynaklı ön yük kaybı incelenmelidir. Kilitleme elemanları bu temel nedenler çözüldükten sonra yardımcı rol üstlenir. Bu yaklaşım, okuyucunun tek bir tablo değerini doğrudan tasarım kararı olarak kullanmasını engeller. Hesap sonucu ilk filtreleme için güçlü bir araçtır; ancak nihai seçimde uygulamanın kendi yükleri, malzemeleri, çevresi ve bakım şekli mutlaka dikkate alınmalıdır.

Hangi veriler toplanmalı?

Bağlantı için veri toplarken yalnız anma çapına bakmak yeterli değildir. Diş adımı, sıkılan parça kalınlığı, diş kavrama boyu, somun veya dişli deliğin malzemesi, yüzey kaplaması, yağlama durumu ve hedef montaj torku birlikte kayda alınmalıdır. Aynı nominal cıvata, kuru yüzeyde ve yağlı yüzeyde çok farklı ön yük üretebilir. Kritik uygulamalarda torkun yanında sıkma açısı, işaretleme konumu veya uzama ölçümü gibi doğrulama yöntemlerinden biri seçilerek montaj tekrarlanabilirliği izlenmelidir.

Tasarım ve yayın notu

Yayın içinde kök neden kaydının önemini vurgulayın: gevşeme süresi, konumu, sıcaklık, yük yönü ve montaj koşulu yazılmadan tekrarlayan arızalar genellikle rastgele tork artırımıyla karşılanır. Pratikte en güvenilir süreç; bağlantı fonksiyonunu tanımlamak, uygun ürün sınıfını seçmek, hedef ön yükü belirlemek, tork yöntemini netleştirmek ve montaj sonucunu kayıt altına almaktır. Daha sonra gevşeme, oturma veya korozyon ihtimali olan bağlantılar bakım planına dahil edilmelidir. Böylece seçim bir katalog tercihi olmaktan çıkar ve izlenebilir bir montaj standardına dönüşür.

Uygulama kontrolü

Uygulama kontrolünde gevşeyen her bağlantı için "nerede, ne zaman, hangi yönde ve hangi koşulda" soruları kayıt altına alınmalıdır. Bu bilgi; ön yük problemi, titreşim kaynaklı kayma veya yüzey oturması arasında ayrım yapmayı ve doğru çözümü seçmeyi kolaylaştırır.

İlgili Torqyx hesaplayıcısı

Bu konudaki temel girdileri hızlıca kontrol etmek için Cıvata Boyut ve Ön Yük Hesaplayıcı aracını kullanın.

Cıvata Boyut ve Ön Yük Hesaplayıcı

Hesaplayıcı

Çap, diş adımı, sınıf ve sürtünme varsayımlarını birlikte kontrol edin.

Teknik kaynaklar

• VDI 2230 Part 1 - High duty bolted joints.

• Junker, G.H. - New criteria for self-loosening of fasteners under vibration, SAE 690055.

• ISO 898-1 - Fastener mechanical properties.
