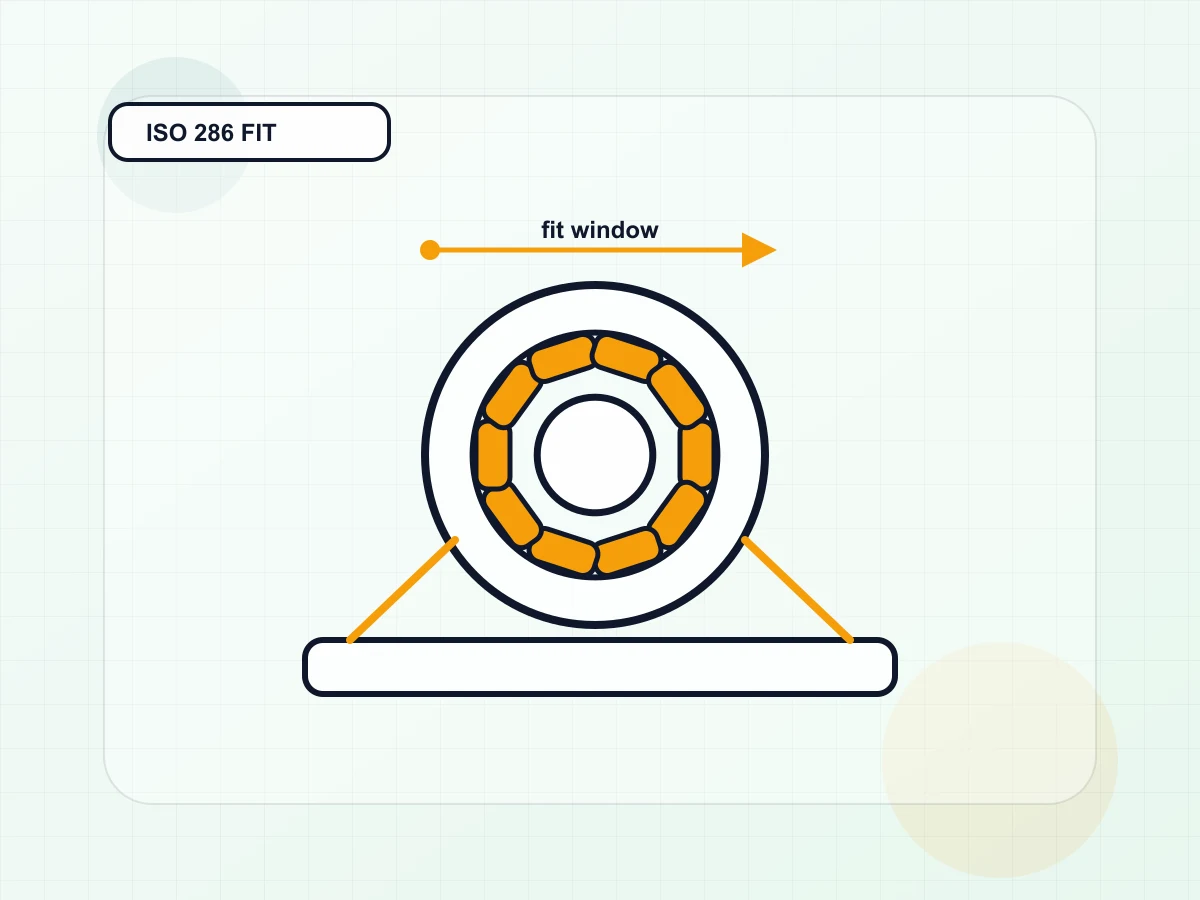

Rulman Toleransları: ISO 286 Sistemi Rehberi

İki farklı tolerans kavramı vardır

"Rulman toleransı" denince sıklıkla iki konu birbirine karışır. Birincisi, rulmanın kendisinin iç çap, dış çap, genişlik, radyal salınım ve benzeri ürün toleranslarıdır; bunlar rulman standartları ve üretici sınıflarıyla tanımlanır. İkincisi ise rulmanın takılacağı mil ve gövde yuvası için kullanılan ISO 286 limit ve geçme sistemidir. H7, h6, k6 veya N7 gibi ifadeler genellikle mil ve yatak yuvası çaplarının tolerans alanını anlatır. Bir rulman 6205 kodlu diye mil için otomatik olarak belirli bir tolerans seçilmez; yük, dönme durumu, halka yük yönü ve montaj yöntemi belirleyicidir.

ISO 286 sistemi nasıl okunur?

ISO 286'da harf, tolerans alanının nominal ölçüye göre konumunu; sayı ise tolerans derecesinin genişliğini ifade eder. Büyük harfler delikler, küçük harfler miller için kullanılır. H deliğinde alt sapma nominal değere yakın referans konumundadır; h milinde ise üst sapma nominale yakındır. Sayı küçüldükçe tolerans alanı daralır. Örneğin H7/h6 gibi bir ifade, belirli bir çap aralığı için boşluklu veya geçişe yakın bir montaj ilişkisi oluşturabilir. Fakat gerçek geçme, nominal çap aralığına bağlı limit değerleri görülmeden sadece sembolden kesin okunmamalıdır.

Rulman halkasına gelen yük neden önemlidir?

İç halka mile göre dönüyorsa ve yük yönü gövdeye göre sabitse, iç halkanın çevresel yük görmesi mümkündür. Bu durumda halkanın mil üzerinde sürünmesini önleyecek uygun sıkılıkta geçme gerekebilir. Dış halka gövde içinde çevresel yük görüyorsa gövde yuvası için de benzer değerlendirme yapılır. Buna karşılık sabit yük yönü, termal uzama veya kolay sökme ihtiyacı daha gevşek geçmeyi gerektirebilir. Her halkayı zorla sıkı geçirmek, özellikle ince kesitli veya alüminyum gövdelerde deformasyon ve iç boşluk değişimi doğurabilir. Seçim, katalogdaki yatak tolerans tablosu ve gerçek yük koşullarıyla yapılmalıdır.

İç boşluk, montaj ve sıcaklık etkisi

Sıkı geçme rulmanın iç boşluğunu azaltabilir. Yüksek sıcaklıkta milin gövdeye göre daha çok genleşmesi de bu etkiyi artırabilir. Bu nedenle sadece ISO 286 geçmesi değil, rulman iç boşluk sınıfı, çalışma sıcaklığı ve montaj yöntemi de hesapta yer almalıdır. İnce cidarlı gövde, yanlış pres yüzeyi veya yanlış kuvvet yönü rulmana montaj sırasında hasar verebilir. Pres kuvveti hangi halkaya sıkı geçme uygulanıyorsa o halkadan verilmelidir; kuvveti yuvarlanma elemanları üzerinden geçirmek iz bırakma riskini artırır.

Pratik seçim yaklaşımı

Önce hangi halka üzerinde dönen yük olduğunu belirleyin. Sonra yük büyüklüğü, darbe, gövde malzemesi, sıcaklık ve sökme ihtiyacını listeleyin. Ardından rulman üreticisinin önerdiği mil ve yuva tolerans aralıklarını ISO 286 tablosuyla eşleştirin. Bu süreçte H7/k6 gibi yaygın kombinasyonlar başlangıç olabilir, ancak evrensel reçete değildir. Yüksek hassasiyetli mil düzenlerinde eksenel konumlama, omuz radyüsü, yüzey pürüzlülüğü ve eşmerkezlilik de aynı derecede önemlidir.

Mühendislikte uygulama doğrulaması

Yataklama düzeni tek parça seçimi değildir

Rulman seçimi yalnız bir katalog kodu belirlemek anlamına gelmez. Mil, gövde, geçmeler, yağlama, conta, termal uzama ve yük yönleri bir yataklama düzeni olarak değerlendirilmelidir. Aynı rulman doğru geçme ve temiz yağlama ile uzun süre çalışırken, zayıf gövde rijitliği veya yanlış montaj nedeniyle kısa sürede arızalanabilir. Bu nedenle hesap sonucunun yanında montaj talimatı, yağlama tipi, kirlenme kontrolü ve yük senaryosu bulunmalıdır. Özellikle dişli, kayış veya zincir tahrikli millerde radyal ve aksiyel kuvvetlerin rulman konumlarına nasıl dağıldığı çizim üzerinde doğrulanmalıdır. Bu disiplin, katalog ömrü ile gerçek saha ömrü arasındaki farkı azaltır.

Saha senaryosu ve karar mantığı

Alüminyum gövdedeki rulman yuvası ile çelik mil, sıcaklık yükseldiğinde farklı büyür. Oda sıcaklığında uygun görünen geçme, çalışma sıcaklığında fazla gevşek veya fazla sıkı hale gelebilir. Bu nedenle ISO 286 toleransı seçilirken malzeme ve sıcaklık farkı ihmal edilmemelidir. Bu yaklaşım, okuyucunun tek bir tablo değerini doğrudan tasarım kararı olarak kullanmasını engeller. Hesap sonucu ilk filtreleme için güçlü bir araçtır; ancak nihai seçimde uygulamanın kendi yükleri, malzemeleri, çevresi ve bakım şekli mutlaka dikkate alınmalıdır.

Hangi veriler toplanmalı?

Rulman kararını sağlıklı vermek için yükün yalnız büyüklüğünü değil, yönünü ve değişkenliğini de bilmek gerekir. Radyal ve eksenel bileşenler, çalışma devri, yağlama yöntemi, kirlenme seviyesi, sıcaklık ve istenen servis süresi birlikte değerlendirilmelidir. Katalogdaki temel kapasite değeri tek başına uygulama ömrünü garanti etmez; montaj geçmesi ve hizalama da ömrü belirleyen gerçek saha değişkenleridir. Ölçüm veya bakım kayıtlarıyla bu koşullar doğrulanmadığında, hesap sonucu olduğundan daha güvenli yorumlanabilir.

Tasarım ve yayın notu

Yayın içinde montaj kuvvetinin doğru halkadan uygulanması gerektiğini vurgulamak önemlidir. Sıkı geçme iç halkadaysa kuvvet iç halkadan verilmeli; kuvveti bilyeler veya makaralar üzerinden geçirmek kalıcı iz riski yaratabilir. Sağlıklı bir doğrulama için montajdan önce mil ve yatak toleransları kontrol edilmeli, montajdan sonra ise sıcaklık, ses, titreşim veya yağ durumu izlenmelidir. Bu basit izleme verileri, erken hasarı tamamen önlemese bile problemin yükten mi, yağlamadan mı yoksa hizalamadan mı kaynaklandığını ayırt etmeyi kolaylaştırır.

ISO 286 ve rulman toleransını birlikte okumak

ISO 286, mil ve delik geçmelerini tanımlayan temel sistemdir; rulmanın kendi boyutsal toleransları ise ayrıca ilgili rulman standartlarında tanımlanır. Bu nedenle örneğin H7/g6 gibi bir ifade doğrudan rulman sınıfı değildir; yuva ve mil arasındaki geçme amacını anlatır. Rulman bileziğinin dönen yük altında kaymasını önlemek için uygun sıkılık gerekir, fakat aşırı sıkılık iç boşluğu azaltabilir ve sıcaklığı artırabilir. Montaj sırasında hangi bileziğin döndüğü, yük yönü, gövde malzemesi ve sıcaklık farkı birlikte değerlendirilmelidir. Çizimde nominal ölçünün yanına geçme hedefi yazılmalı; üretim ve ölçüm yöntemi de bu toleransa uygun seçilmelidir.

Uygulama kontrolü

Uygulama kontrolünde rulman ürün toleransı ile mil-gövde geçmesi ayrı başlıklarda yazılmalıdır. Torqyx Mühendislik Tablo Merkezi, diş, geçme ve birim tablolarına hızlı erişim sağlar; nihai yatak geçmesi rulman üreticisinin tavsiyeleri ve uygulama yükleriyle doğrulanmalıdır.

İlgili Torqyx hesaplayıcısı

Bu konudaki temel girdileri hızlıca kontrol etmek için Mühendislik Tablo Merkezi aracını kullanın.

Mühendislik Tablo Merkezi

Hesaplayıcı

Tolerans, diş ve standart tablolarını hızlı referans olarak inceleyin.

Teknik kaynaklar

• ISO 286-1 - ISO code system for tolerances on linear sizes - Basis of tolerances, deviations and fits.

• ISO 286-2 - Tables of standard tolerance classes and limit deviations.

• ISO 492 - Rolling bearings - Radial bearings - Geometrical product specifications and tolerance values.
