Bilyalı Rulman mı, Makaralı Rulman mı? Seçim Kriterleri

İlk seçim sorusu: hangi yük ve hangi hareket?

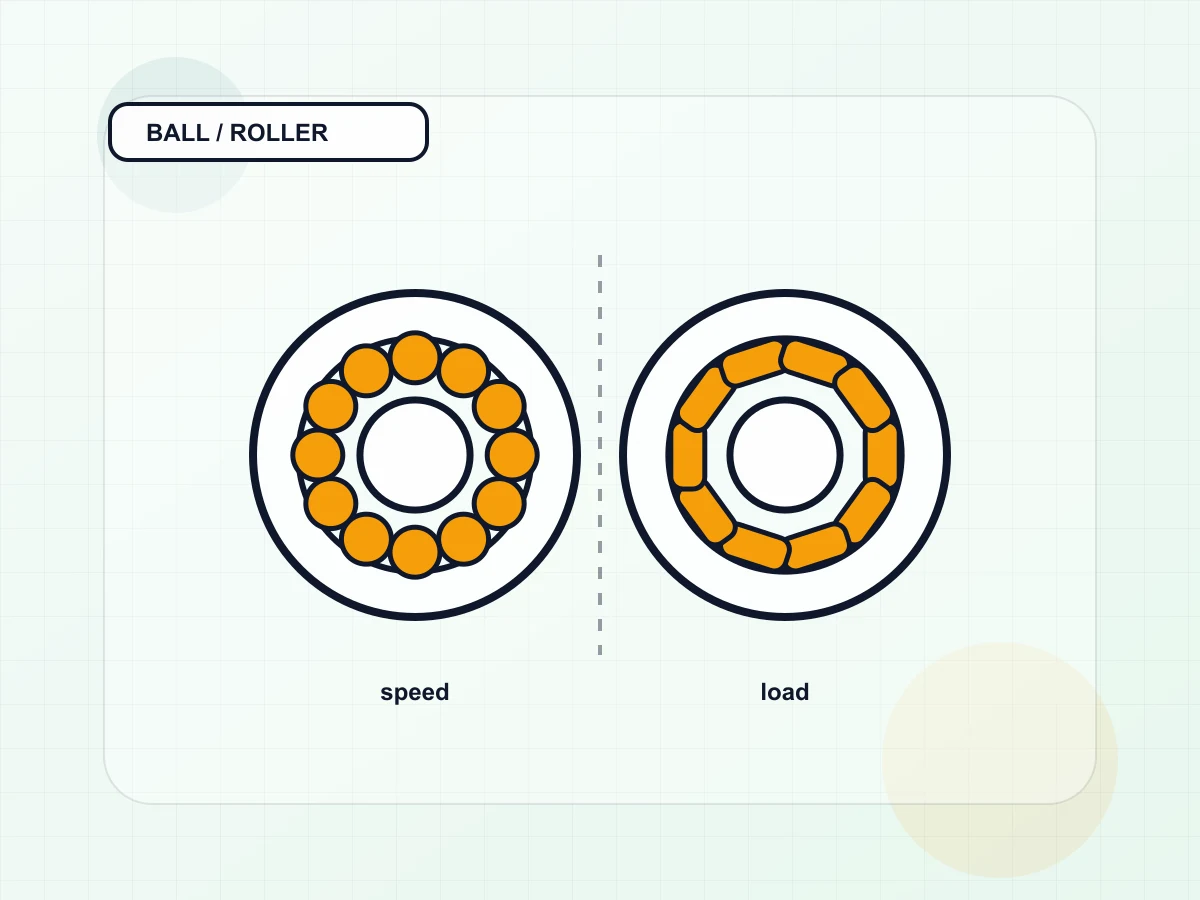

Bilyalı ve makaralı rulman seçimi, sadece katalogdaki yük kapasitesini karşılaştırmak değildir. Rulmanın taşıyacağı radyal yük, aksiyel yük, devir, rijitlik ihtiyacı, hizasızlık, montaj alanı ve maliyet birlikte değerlendirilmelidir. Bilyalı rulmanlarda yuvarlanma elemanı bilyedir; makaralı rulmanlarda silindirik, konik, iğneli veya küresel makara gibi farklı elemanlar kullanılır. Temas geometrisi farklı olduğu için taşıma karakterleri de değişir. Genel olarak bilyalı rulmanlar yüksek devirlerde ve kombine yüklerde esnek bir çözüm sunar; makaralı rulmanlar ise daha yüksek radyal yük ve rijitlik gerektiren uygulamalarda öne çıkar.

Bilyalı rulmanların güçlü yönleri

Derin oluklu bilyalı rulmanlar yaygın, ekonomik ve yüksek devir için uygun çözümlerdir. Uygun koşullarda hem radyal hem belirli miktarda aksiyel yük taşıyabilirler. Açısal temaslı bilyalı rulmanlar, daha yüksek aksiyel yük ve hassas konumlama gereken sistemlerde çiftli düzenlerle kullanılabilir. Bilyalı rulmanların sürtünmesi çoğu tasarımda düşüktür; bu nedenle elektrik motorları, fanlar, pompalar ve genel makine uygulamalarında sık tercih edilir. Ancak yüksek darbeli radyal yük, yüksek rijitlik veya çok büyük çapta yük taşıma gereksiniminde makaralı seçenekler daha uygun olabilir.

Makaralı rulmanların güçlü yönleri

Silindirik makaralı rulmanlar yüksek radyal yük ve rijitlik için uygundur. Konik makaralı rulmanlar radyal ve eksenel yükü birlikte taşır; ancak aksiyel boşluk veya ön yük ayarı doğru yapılmalıdır. Küresel makaralı rulmanlar belirli hizasızlıkları tolere edebilir ve ağır sanayi uygulamalarında avantaj sağlar. İğneli rulmanlar ise radyal alanın sınırlı olduğu yerlerde yüksek radyal kapasite sunabilir. Her makaralı rulman yüksek devir için aynı derecede uygun değildir; kafes tipi, yağlama, sıcaklık ve yük düzeni katalog limitleriyle kontrol edilmelidir.

Seçim kriterleri nasıl sıralanmalı?

Önce yük yönleri belirlenir. Helisel dişli, konik dişli veya vida mekanizması aksiyel yük üretebilir. Sonra devir ve hedef ömür incelenir. Ardından mil-gövde toleransları, montaj yöntemi ve sıcaklık değişiminden kaynaklanan genleşme düşünülür. Sabit taraf-yüzer taraf düzeni, uzun millerde termal uzamayı yönetmek için önemlidir. Son olarak conta, yağlama, bakım erişimi ve kirlenme seviyesi değerlendirilir. Bir rulman tipi yüksek kapasite sunsa bile yanlış geçme veya kötü yağlama nedeniyle erken arızalanabilir.

Sık yapılan seçim hataları

"Makaralı rulman her zaman daha sağlamdır" düşüncesi eksiktir. Uygun olmayan aksiyel yön, yanlış ön yük veya düşük devir koşulu rulman seçimini başarısız kılabilir. Aynı şekilde derin oluklu bilyalı rulmana katalog dışı aksiyel yük vermek de risklidir. Bir başka hata, tek rulmanla tüm yükleri taşımaya çalışmaktır. Rulman düzeni, yükün yönüne ve milin termal hareketine göre kurgulanmalıdır. Sağlıklı seçim, sadece rulmanın kendisini değil, tüm yataklama mimarisini kapsar.

Mühendislikte uygulama doğrulaması

Yataklama düzeni tek parça seçimi değildir

Rulman seçimi yalnız bir katalog kodu belirlemek anlamına gelmez. Mil, gövde, geçmeler, yağlama, conta, termal uzama ve yük yönleri bir yataklama düzeni olarak değerlendirilmelidir. Aynı rulman doğru geçme ve temiz yağlama ile uzun süre çalışırken, zayıf gövde rijitliği veya yanlış montaj nedeniyle kısa sürede arızalanabilir. Bu nedenle hesap sonucunun yanında montaj talimatı, yağlama tipi, kirlenme kontrolü ve yük senaryosu bulunmalıdır. Özellikle dişli, kayış veya zincir tahrikli millerde radyal ve aksiyel kuvvetlerin rulman konumlarına nasıl dağıldığı çizim üzerinde doğrulanmalıdır. Bu disiplin, katalog ömrü ile gerçek saha ömrü arasındaki farkı azaltır.

Saha senaryosu ve karar mantığı

Bir helisel dişli milinde yalnız radyal yük için bilyalı rulman seçmek, aksiyel kuvvet devreye girdiğinde yanlış karar olabilir. Rulman tipi seçilirken dış kuvvetlerin yönü ve iki rulman arasındaki iş bölümü çizim üzerinde gösterilmelidir. Aksiyel yükün hangi rulmana aktarıldığı net değilse seçim eksiktir. Bu yaklaşım, okuyucunun tek bir tablo değerini doğrudan tasarım kararı olarak kullanmasını engeller. Hesap sonucu ilk filtreleme için güçlü bir araçtır; ancak nihai seçimde uygulamanın kendi yükleri, malzemeleri, çevresi ve bakım şekli mutlaka dikkate alınmalıdır.

Hangi veriler toplanmalı?

Rulman kararını sağlıklı vermek için yükün yalnız büyüklüğünü değil, yönünü ve değişkenliğini de bilmek gerekir. Radyal ve eksenel bileşenler, çalışma devri, yağlama yöntemi, kirlenme seviyesi, sıcaklık ve istenen servis süresi birlikte değerlendirilmelidir. Katalogdaki temel kapasite değeri tek başına uygulama ömrünü garanti etmez; montaj geçmesi ve hizalama da ömrü belirleyen gerçek saha değişkenleridir. Ölçüm veya bakım kayıtlarıyla bu koşullar doğrulanmadığında, hesap sonucu olduğundan daha güvenli yorumlanabilir.

Tasarım ve yayın notu

Yayın için rulmanların yalnız yük kapasitesiyle değil, hız, hizasızlık, montaj alanı ve yağlama imkanına göre de karşılaştırıldığı bir mini tablo eklemek okuyucuya pratik fayda sağlar. Sağlıklı bir doğrulama için montajdan önce mil ve yatak toleransları kontrol edilmeli, montajdan sonra ise sıcaklık, ses, titreşim veya yağ durumu izlenmelidir. Bu basit izleme verileri, erken hasarı tamamen önlemese bile problemin yükten mi, yağlamadan mı yoksa hizalamadan mı kaynaklandığını ayırt etmeyi kolaylaştırır.

Rulman tipini yük yolu belirler

Bilyalı ve makaralı rulman arasında seçim yapılırken ilk bakılacak konu, yükün yönü ve büyüklüğüdür. Bilyalı rulmanlar düşük sürtünme, yüksek devir ve kompakt yerleşimde avantajlıdır. Makaralı tipler ise daha yüksek radyal yükleri taşıma potansiyeli sunabilir; bazı tasarımlar hizasızlığa veya eksenel yüke daha uygun olabilir. Ancak “makaralı daha güçlüdür” genellemesi her durumda doğru değildir. İç boşluk, kafes tipi, yağlama ve montaj geçmesi seçimi belirler. Şaftın ısıl genleşmesi ve gövde toleransı, sabit-serbest yatak düzeni içinde nasıl karşılanacağıyla birlikte planlanmalıdır. En iyi seçim, katalog tipine değil, gerçek yük yolu ve çalışma koşuluna göre yapılır.

Uygulama kontrolü

Uygulama kontrolünde radyal-aksiyel yükler, devir, beklenen ömür, hizasızlık, montaj alanı ve yağlama yöntemi birlikte değerlendirilmelidir. Torqyx Rulman Ömrü (L10) Hesaplayıcı, bilyalı ve makaralı seçeneklerde dinamik yük kapasitesinin ömre etkisini ilk karşılaştırma için gösterir.

İlgili Torqyx hesaplayıcısı

Bu konudaki temel girdileri hızlıca kontrol etmek için Rulman Ömrü (L10) Hesaplayıcı aracını kullanın.

Rulman Ömrü (L10) Hesaplayıcı

Hesaplayıcı

Dinamik yük kapasitesi, eşdeğer yük ve devirle L10 ömrünü hesaplayın.

Teknik kaynaklar

• ISO 281 - Dynamic load ratings and rating life.

• ISO 76 - Static load ratings.

• ISO 15243 - Rolling bearing damage and failures.

• SKF Rolling Bearings Catalogue - Selection principles.
