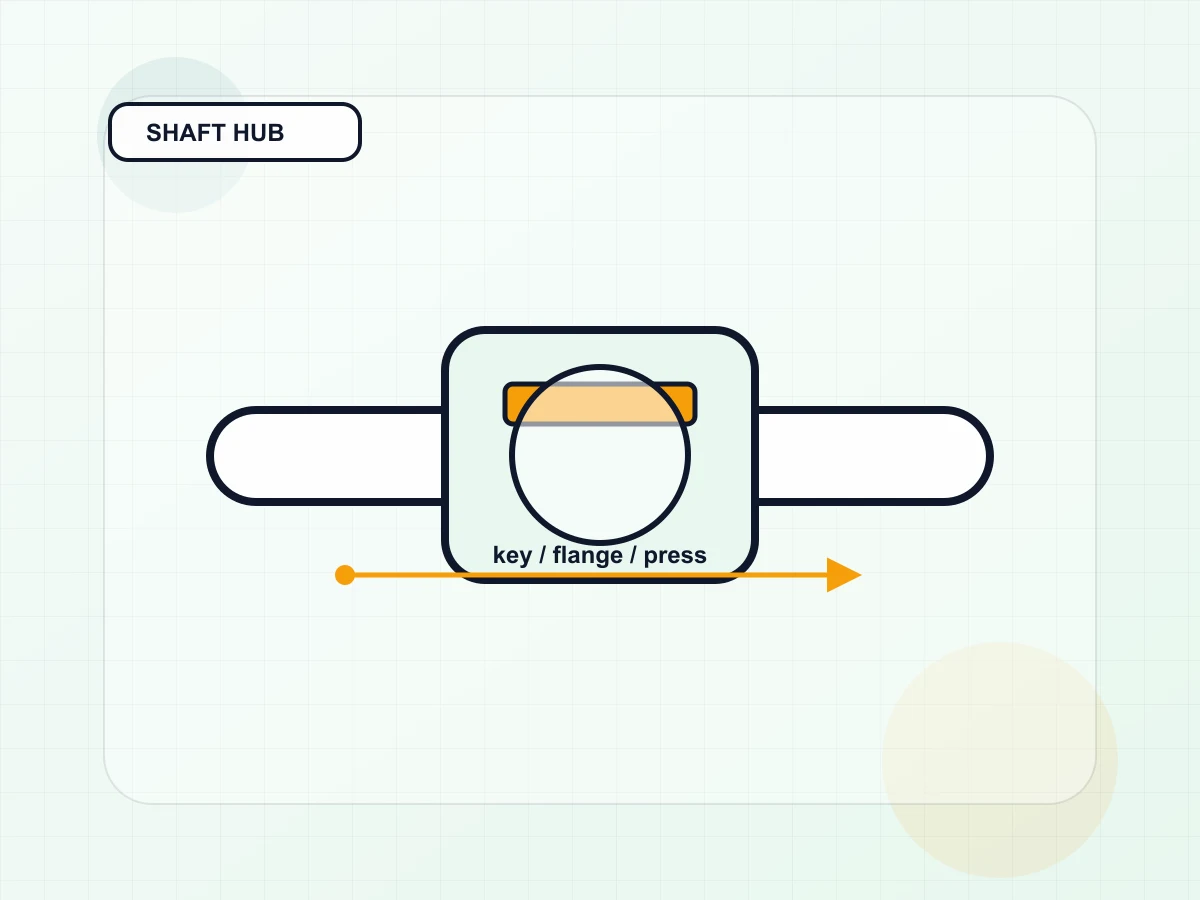

Mil-Göbek Bağlantısı: Kamalı, Flanşlı ve Geçme-Çakma Karşılaştırması

Bağlantı seçimi torktan fazlasını belirler

Mil ile göbek arasındaki bağlantı, torkun motordan dişliye, kasnağa, kapline veya tambura nasıl aktarıldığını belirler. Kamalı, flanşlı ve sıkı geçmeli çözümler aynı görevi yapıyor gibi görünse de yük yolunu, montaj süresini, sökme kolaylığını ve yorulma davranışını farklı etkiler. Doğru seçim için sadece iletilecek tork değil; ters yön çalışma, darbe, konum hassasiyeti, sökme ihtiyacı, üretim toleransı ve servis ortamı da değerlendirilmelidir. Bağlantı elemanı zayıfsa, büyük çaplı ve yüksek dayanımlı bir şaft seçilmiş olması tek başına sistemi güvenli yapmaz.

Kamalı bağlantı: yaygın ve sökülebilir

Paralel kama, mil ve göbekte açılan kanallar sayesinde tork iletir. Üretimi ve servisi nispeten kolay olduğu için yaygındır. Kama bağlantısında tork, kama yan yüzeylerindeki yüzey basıncı ve kesme gerilmesi üzerinden taşınır. Ancak kama kanalı mil kesitini azaltır ve çentik etkisi oluşturur. Özellikle değişken tork ve yorulma yükünde bu etki göz ardı edilmemelidir. Ayrıca göbeğin kama üzerinde boşluk yapması fretting, vuruntu ve konum kaybına yol açabilir. Kama, eksenel konumlandırma elemanı değildir; göbeğin eksenel kaçmasını önlemek için omuz, segman, somun veya ayrı bir düzen gerekebilir.

Flanşlı bağlantı: yüksek tork ve kontrollü sökülebilirlik

Flanşlı bağlantıda tork, genellikle cıvata ön yüküyle oluşturulan sürtünme, civataların kesme kapasitesi veya merkezleme geometrisi üzerinden aktarılır. Büyük çaplı, yüksek torklu veya servis sırasında sökülmesi gereken bağlantılarda avantajlı olabilir. Flanş yüzeyinin düzgünlüğü, cıvata sıkma sırası, merkezleme çapı ve cıvata ön yükü performansı doğrudan etkiler. Sürtünme ile tork aktaran flanşlarda cıvataların yalnız kesmeye çalışması istenmez; yeterli ön yükle yüzeyler arası kayma engellenmelidir. Flanşlı çözüm daha fazla parça ve yer ister, fakat bakım erişimi ve ayar açısından güçlü olabilir.

Sıkı geçme ve çakma: kompakt ama hassas çözüm

Sıkı geçmede mil ve göbek arasındaki girişim, temas basıncı oluşturur; tork bu sürtünme ile aktarılır. Kama yuvası gerektirmediği için mil üzerinde çentik azaltılabilir ve eşmerkezlilik iyi sağlanabilir. Buna karşılık girişim miktarı, yüzey pürüzlülüğü, malzeme, göbek et kalınlığı ve montaj sıcaklığı dikkatle seçilmelidir. Aşırı girişim göbeği çatlatabilir veya rulman iç boşluğunu etkileyebilir; yetersiz girişim ise kaymaya yol açar. Çakma yöntemiyle kontrolsüz montaj, yüzey hasarı ve eksen kaçıklığı riskini artırır. Isıtma-soğutma ile geçme veya hidrolik montaj, uygun uygulamada daha kontrollü olabilir.

Hangi çözüm ne zaman öne çıkar?

Sık sökme-takma, orta tork ve standart imalat için kamalı bağlantı pratiktir. Yüksek tork, servis erişimi ve kontrollü cıvatalı montaj gerekiyorsa flanş öne çıkar. Kompaktlık, iyi merkezleme ve çentiksiz mil hedefinde sıkı geçme güçlü bir çözümdür; fakat üretim ve montaj disiplinine daha bağımlıdır. Tasarımda birden fazla yöntemi birlikte kullanmak da mümkündür, ancak bu durumda yük paylaşımı ve montaj sırası açıkça tanımlanmalıdır.

Mühendislikte uygulama doğrulaması

Yataklama düzeni tek parça seçimi değildir

Rulman seçimi yalnız bir katalog kodu belirlemek anlamına gelmez. Mil, gövde, geçmeler, yağlama, conta, termal uzama ve yük yönleri bir yataklama düzeni olarak değerlendirilmelidir. Aynı rulman doğru geçme ve temiz yağlama ile uzun süre çalışırken, zayıf gövde rijitliği veya yanlış montaj nedeniyle kısa sürede arızalanabilir. Bu nedenle hesap sonucunun yanında montaj talimatı, yağlama tipi, kirlenme kontrolü ve yük senaryosu bulunmalıdır. Özellikle dişli, kayış veya zincir tahrikli millerde radyal ve aksiyel kuvvetlerin rulman konumlarına nasıl dağıldığı çizim üzerinde doğrulanmalıdır. Bu disiplin, katalog ömrü ile gerçek saha ömrü arasındaki farkı azaltır.

Saha senaryosu ve karar mantığı

Kamalı göbekte boşluk oluştuğunda tork darbeli şekilde kama yüzeylerine binebilir. Sıkı geçmede ise düşük girişim nedeniyle kayma başladığında yüzeylerde fretting görülür. Her iki durumda da hasar yalnız tek parçada değil, mil ve göbek yüzeyinde birlikte gelişir. Bu yaklaşım, okuyucunun tek bir tablo değerini doğrudan tasarım kararı olarak kullanmasını engeller. Hesap sonucu ilk filtreleme için güçlü bir araçtır; ancak nihai seçimde uygulamanın kendi yükleri, malzemeleri, çevresi ve bakım şekli mutlaka dikkate alınmalıdır.

Hangi veriler toplanmalı?

Rulman kararını sağlıklı vermek için yükün yalnız büyüklüğünü değil, yönünü ve değişkenliğini de bilmek gerekir. Radyal ve eksenel bileşenler, çalışma devri, yağlama yöntemi, kirlenme seviyesi, sıcaklık ve istenen servis süresi birlikte değerlendirilmelidir. Katalogdaki temel kapasite değeri tek başına uygulama ömrünü garanti etmez; montaj geçmesi ve hizalama da ömrü belirleyen gerçek saha değişkenleridir. Ölçüm veya bakım kayıtlarıyla bu koşullar doğrulanmadığında, hesap sonucu olduğundan daha güvenli yorumlanabilir.

Tasarım ve yayın notu

Yayın için sökülme ihtiyacını tasarım girdisi olarak ekleyin. Bir bağlantı ilk montajda çok iyi çalışsa da bakım sırasında güvenli ve kontrollü sökülemiyorsa toplam çözüm kalitesi düşer. Sağlıklı bir doğrulama için montajdan önce mil ve yatak toleransları kontrol edilmeli, montajdan sonra ise sıcaklık, ses, titreşim veya yağ durumu izlenmelidir. Bu basit izleme verileri, erken hasarı tamamen önlemese bile problemin yükten mi, yağlamadan mı yoksa hizalamadan mı kaynaklandığını ayırt etmeyi kolaylaştırır.

Bağlantı tipini servis gereksinimine göre seçmek

Kamalı bağlantılar tork iletimi için yaygın ve erişilebilir bir çözümdür; ancak kama kanalı milde gerilme yığılması oluşturur. Flanşlı bağlantılar yüksek tork ve sökülebilirlik istediğinde avantaj sağlayabilir, fakat merkezleme ve civata ön yükü dikkat ister. Geçme veya çakma bağlantılar kompakt ve boşluksuz bir yapı kurabilir; buna karşılık montaj-sökme süreci ve ısıl etkiler daha kritik hale gelir. Karar verirken iletilecek tork, ters yön, darbeli çalışma, bakım sıklığı, eksenel konumlama ve üretim maliyeti birlikte değerlendirilmelidir. Aynı tork için üç yöntem de mümkün olabilir, ancak en düşük bakım riski ve en iyi hizalama her yöntemde aynı değildir.

Uygulama kontrolü

Uygulama kontrolünde aktarılacak tork, darbe ve yorulma yükü, sökme ihtiyacı, eksenel konumlama ve toleranslar birlikte değerlendirilmelidir. Torqyx Mil Burulma Hesaplayıcı, mil çapı ile tork ilişkisini ön boyutlandırmada kontrol etmenize yardımcı olur; bağlantı detayının kendi gerilme hesabı ayrıca yapılmalıdır.

İlgili Torqyx hesaplayıcısı

Bu konudaki temel girdileri hızlıca kontrol etmek için Mil Burulma Hesaplayıcı aracını kullanın.

Mil Burulma Hesaplayıcı

Hesaplayıcı

Tork, çap ve uzunluğa göre burulma gerilmesi ve dönme açısını hesaplayın.

Teknik kaynaklar

• DIN 6885-1 - Parallel keys - Dimensions and applications.

• ISO 286-1 and ISO 286-2 - Limits and fits.

• VDI 2230 Part 1 - Bolted joint calculation.
