DIN 931 ve DIN 933 Arasındaki Fark Nedir?

Temel fark: dişin gövde boyunca uzanması

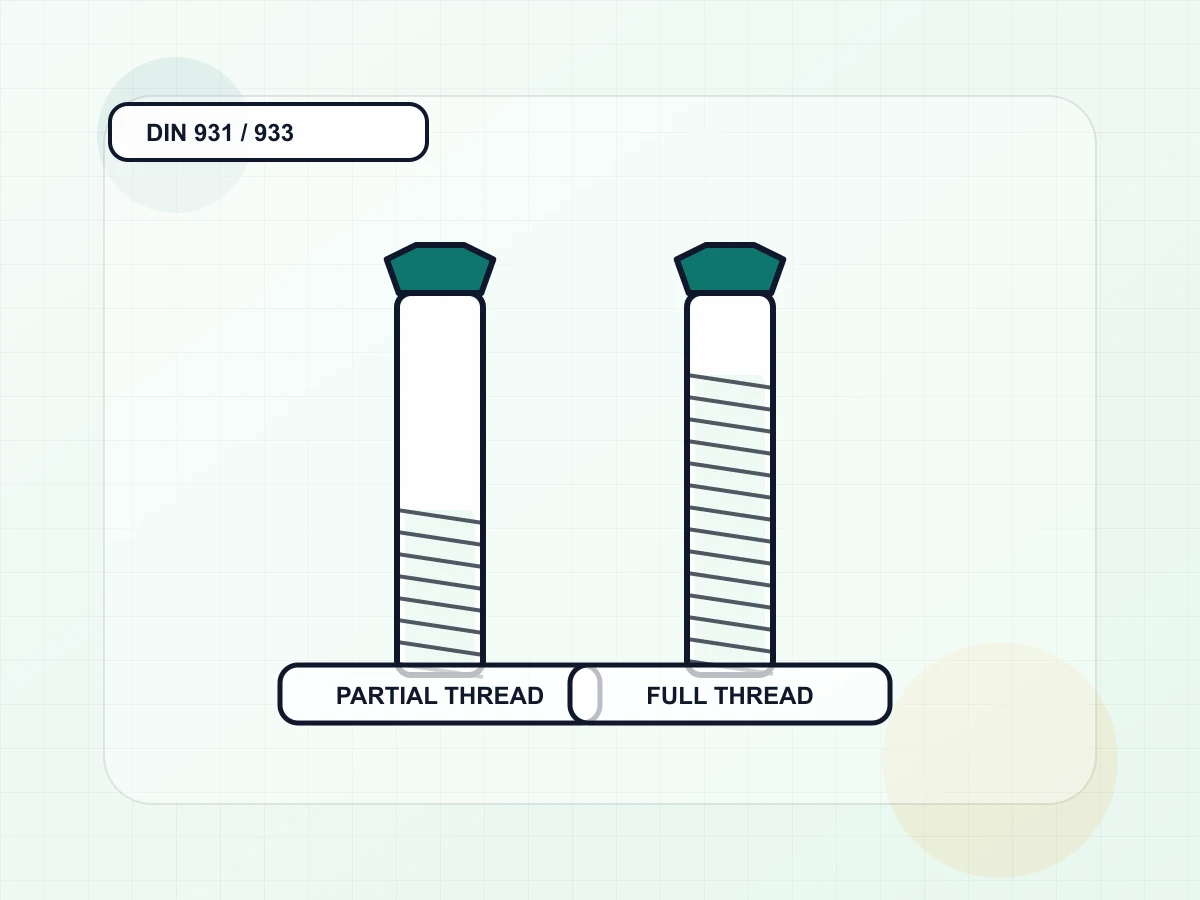

DIN 931 ve DIN 933, altıgen başlı cıvatalar için sık görülen iki tanımlamadır. En pratik fark şudur: DIN 931 tipinde cıvatanın gövdesinin bir kısmı dişsiz şaft olarak kalır; DIN 933 tipinde ise nominal boyun büyük bölümünde tam diş bulunur. Bu fark görünüşten daha önemlidir çünkü bağlantıdaki yük dağılımını, kesme düzlemini, parça hizalamasını ve yorulma davranışını etkiler. Aynı çap ve aynı mukavemet sınıfında iki cıvata, diş konumu nedeniyle aynı şekilde davranmaz. Bu yüzden parça listesinde sadece M10 veya M12 yazmak eksiktir; uzunluk, diş formu, kalite sınıfı ve standart bilgisi birlikte verilmelidir.

DIN 931 ne zaman avantaj sağlar?

Yarım dişli cıvata, dişsiz şaftın bağlantıdaki deliklerden geçtiği uygulamalarda avantajlıdır. Kesme yükünün diş kökleri yerine daha büyük kesitli şaft üzerinden taşınması, aşınma ve yorulma açısından daha iyi sonuç verebilir. Ayrıca hassas hizalama gereken iki plakanın veya makine gövdesinin bağlandığı yerlerde düzgün şaft bölgesi konumlandırmaya yardımcı olur. Ancak bunun için cıvata boyu ve diş boyu doğru seçilmelidir. Dişsiz bölüm bağlantı kalınlığını uygun şekilde geçmeli; dişli kısım kesme düzlemine veya sıkılan parça içinde istenmeyen bir bölgeye gelmemelidir. Çok kısa ya da yanlış uzunluk seçildiğinde yarım dişin beklenen avantajı kaybolur.

DIN 933 ne zaman tercih edilir?

Tam dişli cıvatalar, farklı bağlama kalınlıklarında esneklik sağladığı için bakım, konstrüksiyon ve genel montajda çok kullanışlıdır. Somunun cıvata boyunca farklı konumlarda kullanılabilmesi, kısa bağlantılarda yeterli diş kavrama sağlanması ve stok yönetiminin kolaylaşması önemli avantajlardır. Saplama benzeri kullanım, ara parça bağlama veya kör delik uygulamalarında da tam diş pratik olabilir. Buna karşılık kesme yükü doğrudan dişli bölgede taşınıyorsa kök kesiti ve çentik etkisi dikkate alınmalıdır. Tam dişli cıvata yanlış seçildiğinde, özellikle titreşimli ve yüksek kesme yüklü bağlantılarda diş kökleri istenmeyen yük yoğunluğu oluşturabilir.

ISO karşılıkları ve teknik resim dili

Tedarikçilerde DIN 931 ve DIN 933 isimleri hâlâ yaygın olsa da ISO 4014 ve ISO 4017 gibi karşılıklar da sık görülür. Sipariş veya teknik resim hazırlanırken yalnız standardın adını yazmak yerine çap, adım, boy, mukavemet sınıfı, kaplama ve gerekiyorsa tolerans bilgisi belirtilmelidir. Örneğin "M12 x 1,75 x 80, 8.8, ISO 4014, çinko kaplamalı" ifadesi belirsizliği azaltır. Cıvata ile somunun, pulun ve montaj koşulunun da uyumlu olması gerekir. Standart adı geometriyi anlatır; bağlantının güvenli olduğunu tek başına garanti etmez.

Seçim yaparken sorulacak sorular

Bağlantı kesme mi, çekme mi, yoksa ikisini birlikte mi taşıyor? Kesme düzlemi nerede oluşuyor? Parçaların toplam kavrama kalınlığı nedir? Somun için yeterli diş boyu var mı? Cıvata kör deliğe giriyorsa dipte boşluk kalıyor mu? Bu sorular yanıtlanmadan tam diş veya yarım diş seçimi sadece alışkanlığa göre yapılmış olur. Özellikle makine şasesi, flanş, kalıp ve yüksek titreşimli ekipmanlarda bu küçük seçim, uzun vadede gevşeme ve yorulma performansını etkiler.

Mühendislikte uygulama doğrulaması

Cıvata bağlantılarında teori ile saha arasındaki fark çoğu zaman sürtünme, yüzey durumu ve montaj tekrarlanabilirliğinden doğar. Bu nedenle teknik karar yalnız cıvata çapı veya katalog sınıfıyla kapatılmamalıdır. Bağlantının görevi, dış yükü, titreşim seviyesi, sıkılan parçaların malzemesi ve servis ortamı birlikte kayda alınmalıdır. Kritik bağlantılarda numune montajı yapıp hedef tork ile oluşan gerçek ön yükü veya uzamayı karşılaştırmak, tabloya körü körüne güvenmekten daha değerlidir. Teknik resim, satın alma tanımı ve iş talimatı aynı dili kullanırsa; farklı tedarikçi, operatör ve vardiyada oluşan değişkenlik daha erken yakalanır.

Saha senaryosu ve karar mantığı

Yarım dişli bir cıvatada düz şaft bölgesi, kesme düzlemini doğru konumda taşıyacak şekilde seçilmelidir. Bağlanan parçaların toplam kalınlığı ile diş boyu uyuşmuyorsa, teorik avantaj pratikte kaybolur. Aynı durum tam dişli cıvatada somun için yeterli kavrama boyu bırakılmadığında da geçerlidir. Bu yaklaşım, okuyucunun tek bir tablo değerini doğrudan tasarım kararı olarak kullanmasını engeller. Hesap sonucu ilk filtreleme için güçlü bir araçtır; ancak nihai seçimde uygulamanın kendi yükleri, malzemeleri, çevresi ve bakım şekli mutlaka dikkate alınmalıdır.

Hangi veriler toplanmalı?

Bağlantı için veri toplarken yalnız anma çapına bakmak yeterli değildir. Diş adımı, sıkılan parça kalınlığı, diş kavrama boyu, somun veya dişli deliğin malzemesi, yüzey kaplaması, yağlama durumu ve hedef montaj torku birlikte kayda alınmalıdır. Aynı nominal cıvata, kuru yüzeyde ve yağlı yüzeyde çok farklı ön yük üretebilir. Kritik uygulamalarda torkun yanında sıkma açısı, işaretleme konumu veya uzama ölçümü gibi doğrulama yöntemlerinden biri seçilerek montaj tekrarlanabilirliği izlenmelidir.

Tasarım ve yayın notu

Satın alma tanımında çap ve boyun yanında standardın, kalite sınıfının, kaplamanın ve mümkünse diş adımının verilmesi sahadaki yanlış eşleştirmeyi azaltır. Bu ayrıntılar ürünün değil, bağlantının güvenilirliği için gereklidir. Pratikte en güvenilir süreç; bağlantı fonksiyonunu tanımlamak, uygun ürün sınıfını seçmek, hedef ön yükü belirlemek, tork yöntemini netleştirmek ve montaj sonucunu kayıt altına almaktır. Daha sonra gevşeme, oturma veya korozyon ihtimali olan bağlantılar bakım planına dahil edilmelidir. Böylece seçim bir katalog tercihi olmaktan çıkar ve izlenebilir bir montaj standardına dönüşür.

Çizim ve satın alma dilinde ayırmak gerekenler

DIN 931 ile DIN 933 arasındaki fark çoğu zaman boy ve diş boyu bilgisi içinde kaybolur. Bu nedenle teknik resimde yalnız standardı yazmak yerine çap, boy, diş adımı, mukavemet sınıfı, kaplama ve gerekiyorsa tolerans sınıfı da belirtilmelidir. Kısmi dişli bir cıvatada dişsiz gövdenin kesme düzlemine denk gelmesi isteniyorsa bağlantı boyu ayrıca kontrol edilmelidir. Tam dişli tipte ise somun konumu ve dişin bağlantı yüzeyine kadar gelmesinin oluşturacağı temas davranışı dikkate alınmalıdır. Ayrıca güncel satın alma süreçlerinde ISO eşdeğerleriyle karşılaşmak normaldir: DIN 931 çoğunlukla ISO 4014, DIN 933 ise ISO 4017 karşılığıyla aranır. Ancak ürün belgesindeki gerçek standardı teyit etmeden yalnız isim benzerliğiyle karar verilmemelidir.

Uygulama kontrolü

Uygulama kontrolünde cıvatanın düz şaftı, bağlanan parça kalınlığı ve kesme düzlemi çizim üzerinde birlikte görülmelidir. Cıvata Veri Merkezi üzerinden boyut, adım ve temel sınıf bilgilerini kontrol ederek satın alma tanımını daha açık hale getirebilirsiniz.
