Evolvent Diş Profili Nedir? Neden Standart Haline Geldi?

Evolvent profil nasıl oluşur?

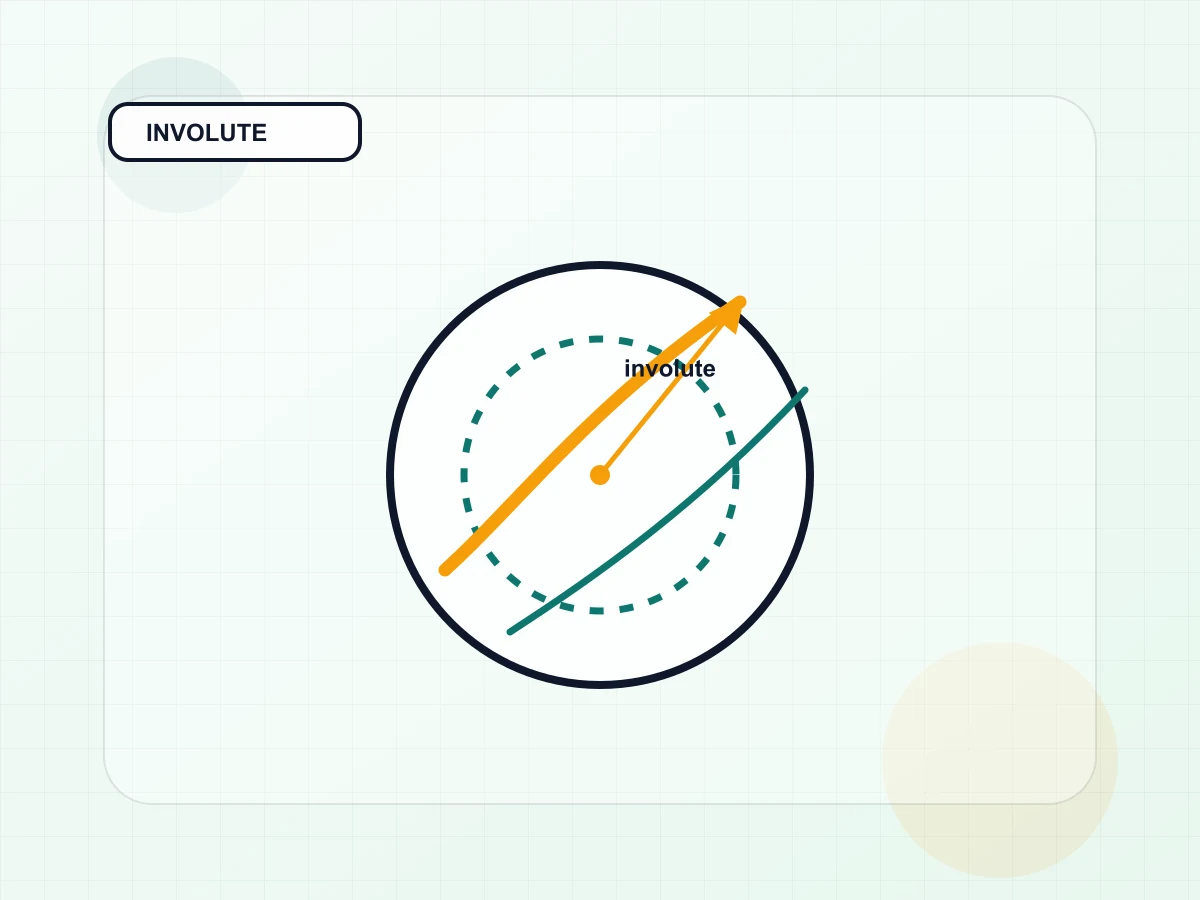

Evolvent veya involute profil, bir ipin temel çember etrafından gergin halde çözülürken ipin ucunun çizdiği eğriyle tanımlanır. Bu geometrik tanım ilk bakışta soyut görünse de modern silindirik dişlilerin büyük bölümünde kullanılan diş yüzeyini açıklar. Dişlinin hatve çemberi, temel çemberi, tepe ve dip çapı gibi elemanları bu profilin çalışma şeklini belirler. Evolvent dişlerde temas noktası diş yüzeyi boyunca ilerlerken ortak normal çizgisi belirli bir davranış gösterir; bu sayede dişli çifti uygun koşullarda sabit açısal hız oranı ile çalışır. Bu özellik, güç aktarımında titreşimi ve hız dalgalanmasını sınırlamak için çok değerlidir.

Neden standart hale geldi?

Evolvent profilin en büyük avantajlarından biri, merkez mesafesindeki küçük değişimlere karşı çalışma oranını koruyabilmesidir. Gerçek hayatta gövde esner, rulman boşluğu oluşur, sıcaklık değişir ve imalat toleransları vardır. Uygun aralıktaki merkez mesafesi sapmalarında evolvent çiftin hız oranı teorik olarak sabit kalır; basınç açısı değişse bile dişli çifti dönmeye devam edebilir. Bu, sikloid gibi alternatif profillere kıyasla üretim ve montaj açısından büyük bir pratiklik sağlar. Aynı zamanda standart kesiciler, hobbing ve taşlama prosesleri ile tekrarlanabilir şekilde imal edilebilir. Endüstriyel ölçeklenebilirlik, profilin yaygınlaşmasında geometri kadar etkili olmuştur.

Basınç açısı ve temas oranı neden önemlidir?

Evolvent profil tek başına yeterli değildir. Basınç açısı, diş üzerindeki kuvvet bileşenlerini ve diş dibi şeklini etkiler. Yaygın 20 derece basınç açısı; dayanım, undercut riski ve üretim kolaylığı arasında yerleşik bir dengedir. Temas oranı ise aynı anda kaç diş çiftinin yük taşıdığını ifade eder. Daha yüksek temas oranı, daha düzgün yük aktarımı ve düşük dinamik etki sağlayabilir; ancak geometri, helis açısı ve imalat hassasiyetiyle birlikte değerlendirilir. Diş sayısı çok düşükse evolvent profil dahi undercut riski taşıyabilir. Bu nedenle pinyon diş sayısı, profil kaydırma ve modül seçimi aynı tasarım kararı içinde yer alır.

Üretim ve bakım açısından avantajı

Evolvent dişli sistemlerinde standart modül, basınç açısı ve kesici sistemleri kullanılabildiği için tedarik ve kontrol kolaylaşır. Ancak "standart profil" ifadesi montaj hatalarına duyarsız olduğu anlamına gelmez. Yanlış merkez mesafesi, yetersiz backlash, hizasız miller veya kötü yağlama yüzey hasarı oluşturabilir. Evolvent profilin tolerans kabiliyeti, tasarımcıya belirli bir çalışma penceresi sağlar; bu pencerenin dışına çıkıldığında diş teması bozulur. Bakımda temas izi, gürültü, sıcaklık ve yağ içindeki partikül takibi bu nedenle önemlidir.

Kısa örnekle yorum

İki evolvent düz dişli aynı modül ve basınç açısına sahip olsa bile, merkez mesafesi küçük bir miktar değiştiğinde çalışmaya devam edebilir. Fakat dişli gövdesi ciddi esniyorsa veya backlash sıfıra yakınsa, bu avantaj yeterli olmaz. Tasarımın amacı yalnız dişlilerin dönmesini sağlamak değil; hedef ömür boyunca düzgün temas, kabul edilebilir gürültü ve yeterli güvenlik sağlamaktır. Evolvent profil bu hedef için güçlü bir temel sunar, ancak bütün çözüm değildir.

Mühendislikte uygulama doğrulaması

Tasarımı sistem olarak değerlendirin

Dişli hesabı yalnız dişlinin kendisini değil, dişlinin içinde çalıştığı sistemi kapsar. Mil sehimleri, rulman yerleşimi, gövde rijitliği, yağlama, sıcaklık ve üretim hassasiyeti diş temasını doğrudan etkiler. Bu nedenle ideal geometriye göre yapılan ilk hesap, mutlaka tolerans ve çalışma koşulu kontrolüyle tamamlanmalıdır. Tasarımın farklı aşamalarında modül, oran, kuvvet, backlash ve yağlama değerlerinin aynı referans tablosunda izlenmesi; bir parametre değiştiğinde diğer etkilerin gözden kaçmasını önler. Özellikle seri üretim veya uzun servis ömrü hedefinde numune temas izi ve sıcaklık kontrolü, hesap sonucunun sahadaki karşılığını görmek için güçlü araçlardır.

Saha senaryosu ve karar mantığı

Evolvent profil merkez mesafesi değişimine belirli ölçüde tolerans sağlasa da, backlash sıfıra yakınsa termal genleşme nedeniyle dişler sıkışabilir. Bu yüzden profil avantajı, boşluk ve tolerans yönetiminden bağımsız düşünülmemelidir. Aynı profil farklı gövde rijitliğinde bambaşka gürültü davranışı gösterebilir. Bu yaklaşım, okuyucunun tek bir tablo değerini doğrudan tasarım kararı olarak kullanmasını engeller. Hesap sonucu ilk filtreleme için güçlü bir araçtır; ancak nihai seçimde uygulamanın kendi yükleri, malzemeleri, çevresi ve bakım şekli mutlaka dikkate alınmalıdır.

Hangi veriler toplanmalı?

Dişli kararlarında tek bir geometrik büyüklük üzerinden ilerlemek hatalı sonuç verebilir. Diş sayısı, modül, basınç açısı, yüz genişliği, malzeme çifti, yağlama türü, çalışma devri ve istenen ömür aynı tasarım dosyasında görünmelidir. Yüksek devirde sessizlik için iyi görünen bir seçim, aynı anda yatak yükünü veya ısıl davranışı zorlayabilir. Bu nedenle dişli hesabı; mukavemet, temas davranışı, üretilebilirlik ve bakım koşullarını bir araya getiren çok değişkenli bir kontrol olarak ele alınmalıdır.

Tasarım ve yayın notu

Yayın içinde temel çember, hatve çemberi ve basınç açısının görsel bir şemayla birlikte verilmesi kullanıcı deneyimini iyileştirir. Metin içinde tanımlanan geometri, küçük bir şema ile çok daha hızlı anlaşılır. Tasarım gözden geçirmesinde dişli geometrisi, yük kapasitesi, gürültü, yağlama ve üretim toleransı ayrı ayrı kontrol edilmelidir. Özellikle seri üretim parçalarında ölçüm yöntemi, kalite sınıfı ve kabul kriteri çizimde veya teknik şartnamede yazılı olmalıdır. Bu yaklaşım, hesapta uygun görünen fakat üretimde hassasiyet kaybeden çözümleri erken aşamada ayıklamaya yardım eder.

Neden evolvent profil tercih edilir?

Evolvent profilin en büyük avantajı, merkez mesafesindeki küçük değişimlere rağmen kavrama oranının ve hız oranının kabul edilebilir şekilde korunabilmesidir. Bu özellik, gerçek üretim ve montaj toleranslarının bulunduğu makine sistemlerinde büyük fayda sağlar. Ayrıca standart kesici takımlar, hesap yöntemleri ve kalite kontrol altyapısı evolvent geometri etrafında gelişmiştir. Bununla birlikte evolvent dişlinin iyi sonuç vermesi için doğru basınç açısı, uygun diş sayısı ve backlash ayarı gerekir. Çok küçük pinyonlarda alttan kesme riski, yanlış merkez mesafesinde ise çalışma boşluğu veya temas izinde bozulma oluşabilir. Yani evolvent profil standartlaşmış olsa da her uygulamada aynı modül ve diş sayısının kullanılacağı anlamına gelmez.

Uygulama kontrolü

Uygulama kontrolünde modül, basınç açısı, diş sayısı, profil kaydırma, merkez mesafesi ve backlash birlikte tanımlanmalıdır. Torqyx Dişli Tasarım Rehberi, bu parametreleri aynı sistem bağlamında değerlendirmenize yardımcı olur.

İlgili Torqyx hesaplayıcısı

Bu konudaki temel girdileri hızlıca kontrol etmek için Dişli Tasarım Rehberi aracını kullanın.

Dişli Tasarım Rehberi

Hesaplayıcı

Dişli tasarım parametrelerini ve ilgili hesaplayıcıları birlikte inceleyin.

Teknik kaynaklar

• ISO 21771 - Gears - Cylindrical involute gears and gear pairs - Concepts and geometry.

• ISO 54 - Modules for cylindrical gears.

• ISO 1328-1 - Accuracy system for cylindrical gears.
