Düz Dişli mi, Helisel Dişli mi? Farkları ve Kullanım Alanları

Geometri farkı çalışma karakterini değiştirir

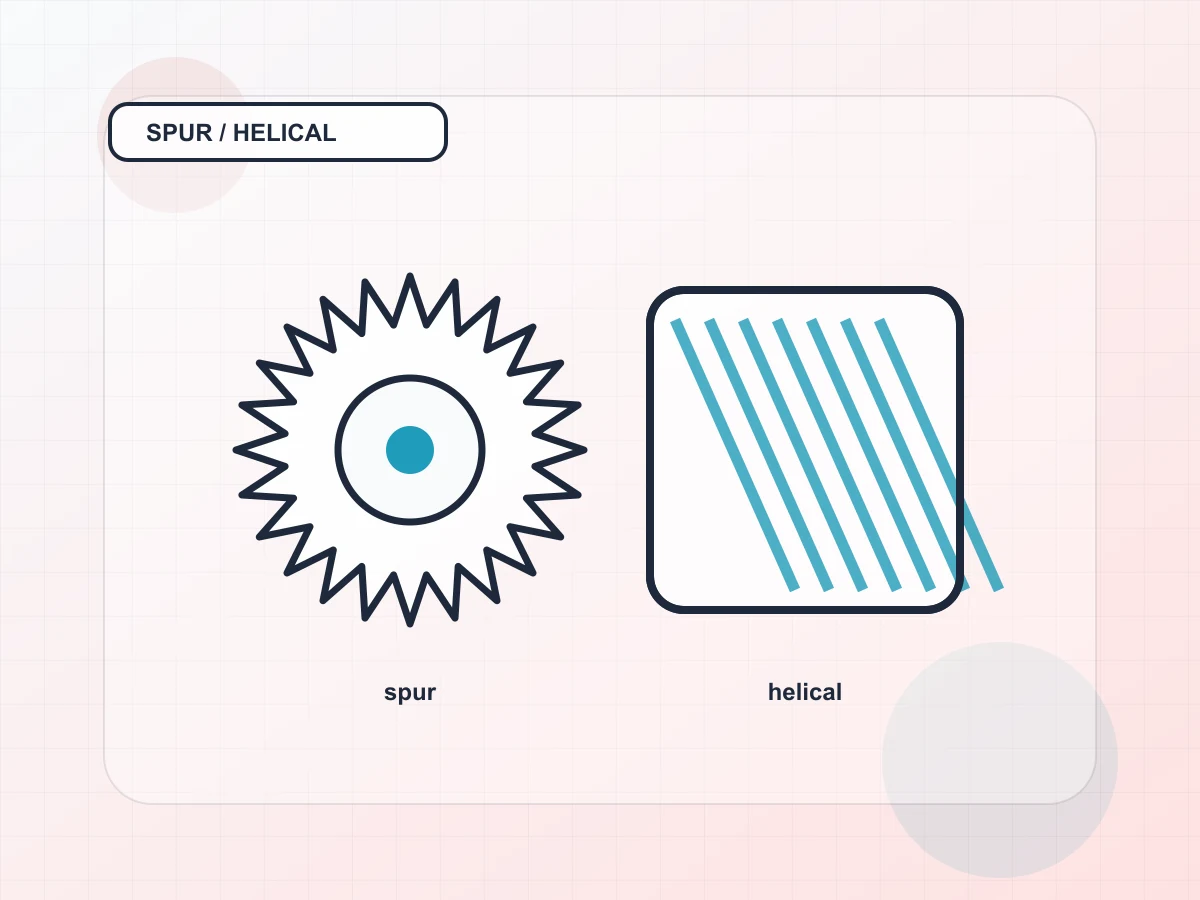

Düz dişlide dişler mil eksenine paraleldir. Helisel dişlide ise dişler belirli bir helis açısıyla eğimlidir. Bu görünüşte basit fark, temasın nasıl başladığını ve kuvvetlerin hangi yönlerde oluştuğunu değiştirir. Düz dişli çiftinde temas daha ani başlar; yüksek hızlarda bu durum ses ve dinamik yük artışına neden olabilir. Helisel dişlide temas daha kademeli gerçekleşir ve çoğu zaman aynı boyutta daha yumuşak, daha sessiz bir çalışma elde edilir. Bunun bedeli aksiyel kuvvettir. Helis açısı nedeniyle dişli, çevresel ve radyal kuvvetin yanında mil doğrultusunda itme kuvveti üretir. Bu kuvveti taşıyacak rulman düzeni seçilmeden helisel dişli tercih etmek doğru değildir.

Düz dişlinin avantajları

Düz dişli geometri olarak daha basit, imalat ve montaj açısından daha doğrudan bir çözümdür. Aksiyel kuvvet üretmediği için rulman yerleşimi kolaylaşır. Düşük ve orta hızlarda, basit redüksiyonlarda, konumlandırma mekanizmalarında ve maliyetin kritik olduğu tasarımlarda etkili olabilir. Ayrıca ölçüm, ayar ve tersine mühendislik süreçleri daha sade ilerler. Buna karşılık yüksek çevresel hızlarda dişlerin kavramaya girme davranışı gürültüye, titreşime ve çarpma kaynaklı dinamik etkilere daha duyarlı hale gelir. Düz dişli seçildiğinde diş kalitesi, backlash, merkez mesafesi ve gövde rijitliği özellikle önem kazanır.

Helisel dişlinin avantajları ve maliyeti

Helisel dişliler, daha yüksek örtüşme ve daha kademeli temas sayesinde yüksek devirli redüktörlerde, otomotiv şanzımanlarında ve daha sessiz çalışma istenen birçok sistemde kullanılır. Yük birden fazla diş çifti arasında daha dengeli paylaşılabildiği için uygun tasarımla yük kapasitesi avantajı sağlayabilir. Ancak helis açısı büyüdükçe aksiyel kuvvet de artar. Bu kuvvet, rulman ömrünü ve gövde rijitliği ihtiyacını etkiler. Çift helisel düzen, aksiyel kuvvetleri dengeler fakat üretim ve montajı daha karmaşıktır. Helisel dişli tasarımında diş yönü, helis açısı, basınç açısı, yağlama ve yataklama tek paket olarak değerlendirilmelidir.

Seçim yaparken hangi sorular sorulmalı?

Sistemin devir aralığı nedir, ses limiti var mı, alan kısıtı ne düzeyde, rulmanlar aksiyel yük taşıyabiliyor mu, ters yön çalışma var mı ve imalat hassasiyeti hangi seviyede? Bu sorular seçim için iyi bir başlangıçtır. Düşük hızda çalışan, basit ve ekonomik bir güç iletiminde düz dişli yeterli olabilir. Yüksek hız, düşük gürültü ve daha kararlı temas hedefinde helisel dişli öne çıkar. Fakat helisel dişliye geçiş, sadece dişlinin değiştirilmesi değildir; mil, rulman, gövde, yağlama ve üretim toleranslarının da gözden geçirilmesidir.

Kısa örnek

Aynı torku taşıyan iki redüktör düşünelim. Düz dişli çözümde radyal yük baskındır ve rulman seçimi daha sade olabilir. Helisel çözümde gürültü azalabilir, fakat aksiyel kuvvet oluşur. Eğer mevcut düzende yalnız derin oluklu bilyalı rulmanlar varsa, helisel dişliye geçmek rulman düzeninin yeniden tasarlanmasını gerektirebilir. Bu nedenle "daha sessiz dişli" talebi, sadece diş profilini değiştirmekle kapanmaz; kuvvet yolunun tamamı incelenmelidir.

Mühendislikte uygulama doğrulaması

Tasarımı sistem olarak değerlendirin

Dişli hesabı yalnız dişlinin kendisini değil, dişlinin içinde çalıştığı sistemi kapsar. Mil sehimleri, rulman yerleşimi, gövde rijitliği, yağlama, sıcaklık ve üretim hassasiyeti diş temasını doğrudan etkiler. Bu nedenle ideal geometriye göre yapılan ilk hesap, mutlaka tolerans ve çalışma koşulu kontrolüyle tamamlanmalıdır. Tasarımın farklı aşamalarında modül, oran, kuvvet, backlash ve yağlama değerlerinin aynı referans tablosunda izlenmesi; bir parametre değiştiğinde diğer etkilerin gözden kaçmasını önler. Özellikle seri üretim veya uzun servis ömrü hedefinde numune temas izi ve sıcaklık kontrolü, hesap sonucunun sahadaki karşılığını görmek için güçlü araçlardır.

Saha senaryosu ve karar mantığı

Helisel dişliye geçişte daha sessiz çalışma hedeflenirken, oluşan aksiyel kuvvetin yataklama düzeninde nereye aktarıldığı çizim üzerinde görülmelidir. Eğer iki helisel dişli aynı yönde veya yanlış yönlerde seçilirse istenmeyen kuvvet yönleri oluşabilir. Helis yönü, mil düzeni ve rulman tipi birlikte kararlaştırılır. Bu yaklaşım, okuyucunun tek bir tablo değerini doğrudan tasarım kararı olarak kullanmasını engeller. Hesap sonucu ilk filtreleme için güçlü bir araçtır; ancak nihai seçimde uygulamanın kendi yükleri, malzemeleri, çevresi ve bakım şekli mutlaka dikkate alınmalıdır.

Hangi veriler toplanmalı?

Dişli kararlarında tek bir geometrik büyüklük üzerinden ilerlemek hatalı sonuç verebilir. Diş sayısı, modül, basınç açısı, yüz genişliği, malzeme çifti, yağlama türü, çalışma devri ve istenen ömür aynı tasarım dosyasında görünmelidir. Yüksek devirde sessizlik için iyi görünen bir seçim, aynı anda yatak yükünü veya ısıl davranışı zorlayabilir. Bu nedenle dişli hesabı; mukavemet, temas davranışı, üretilebilirlik ve bakım koşullarını bir araya getiren çok değişkenli bir kontrol olarak ele alınmalıdır.

Tasarım ve yayın notu

Pratik kontrol olarak, montaj sonrası temas izi ve yatak sıcaklığı izlenebilir. Gürültü sorunu sadece dişliden değil; mil hizasızlığı, gevşek gövde veya yanlış yağ viskozitesinden de kaynaklanabilir. Tasarım gözden geçirmesinde dişli geometrisi, yük kapasitesi, gürültü, yağlama ve üretim toleransı ayrı ayrı kontrol edilmelidir. Özellikle seri üretim parçalarında ölçüm yöntemi, kalite sınıfı ve kabul kriteri çizimde veya teknik şartnamede yazılı olmalıdır. Bu yaklaşım, hesapta uygun görünen fakat üretimde hassasiyet kaybeden çözümleri erken aşamada ayıklamaya yardım eder.

Gürültü ve yatak yükü açısından fark

Düz dişliler eksenel kuvvet üretmediği için yerleşim ve yataklama açısından daha sade bir yapı sağlar. Buna karşılık helisel dişlilerde dişlerin kademeli teması daha yumuşak çalışma ve düşük gürültü sağlayabilir; bunun bedeli helis açısına bağlı bir aksiyel kuvvettir. Bu kuvvet, yatak seçimini ve gövde rijitliğini doğrudan etkiler. Yüksek hızda çalışan bir redüktörde yalnız ses seviyesi için helisel dişliye geçmek yeterli değildir; eksenel yükün nasıl karşılanacağı da hesaplanmalıdır. Düşük maliyetli, kısa mesafeli ve kolay imal edilen aktarmalarda düz dişli çok uygun olabilir. Karar, hız, güç, gürültü hedefi, üretim yöntemi ve yatak düzeninin birlikte değerlendirilmesiyle verilmelidir.

Uygulama kontrolü

Uygulama kontrolünde helis açısı seçildiğinde aksiyel kuvvet ve rulman yükü mutlaka tekrar hesaplanmalıdır. Torqyx Helis Dişli Aksiyel Hesaplayıcı, helis açısı ve diş kuvveti üzerinden bu etkiyi ilk tasarım aşamasında görünür hale getirir.

İlgili Torqyx hesaplayıcısı

Bu konudaki temel girdileri hızlıca kontrol etmek için Helis Dişli Aksiyel Hesaplayıcı aracını kullanın.

Helis Dişli Aksiyel Hesaplayıcı

Hesaplayıcı

Helis açısı ve torktan aksiyel kuvvet etkisini inceleyin.

Teknik kaynaklar

• ISO 21771 - Cylindrical involute gears and gear pairs.

• ISO 6336-1 - Calculation of load capacity of spur and helical gears.

• ISO 1328-1 - Accuracy system for cylindrical gears.
