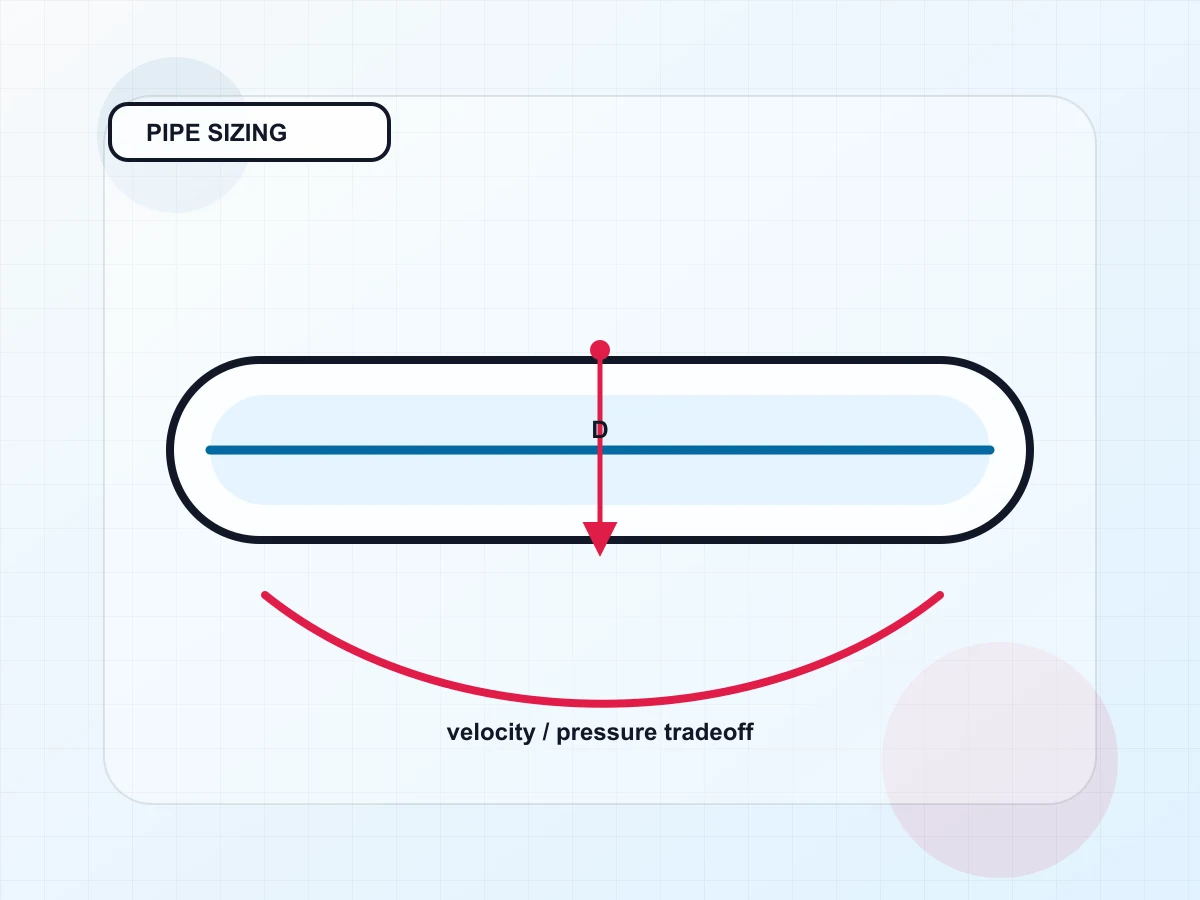

Boru Çapı Seçiminde Hız ve Basınç Dengesi

Boru çapı, yalnız debiyi taşımak için seçilmez

Aynı debiyi küçük çaplı bir borudan geçirmek mümkündür; ancak hız yükseldikçe sürtünme kaybı, gürültü, erozyon ve pompa gücü ihtiyacı artar. Çok büyük çap seçildiğinde ise ilk yatırım maliyeti, yer ihtiyacı ve bazı akışkanlarda düşük hız nedeniyle işletme sorunları büyüyebilir. Bu nedenle boru çapı seçimi, hız ile basınç kaybı arasındaki dengedir. İlk ilişki v = 4Q / (pi D^2) formülüdür. Debi Q sabitken çap D büyüdükçe hız hızla azalır. Ardından Darcy-Weisbach yaklaşımıyla basınç kaybı değerlendirilir.

Hız hedefi nasıl belirlenir?

Tek bir evrensel hız değeri yoktur. Su, yağ, basınçlı hava, proses kimyasalı ve HVAC havası için kabul edilebilir hızlar; gürültü, erozyon, sıcaklık, partikül, kontrol hassasiyeti ve yerel standartlara göre değişir. Hidrolik emiş hattında düşük hız kavitasyon riskini azaltmak için önemlidir; basınç hattında daha yüksek hız kabul edilebilir ama basınç kaybı ve ısı üretimi kontrol edilmelidir. Basınçlı hava hatlarında çok yüksek hız, ses ve kaybı artırabilir. Bu nedenle hız hedefi uygulama türüne göre seçilmeli, sonra çap hesaplanmalıdır.

Basınç kaybının enerji maliyeti

Boru çapı küçüldükçe basınç kaybı artar ve pompanın aynı debiyi sağlamak için daha fazla güç harcaması gerekir. İlk yatırımda daha ucuz görünen küçük boru, uzun çalışma saatlerinde enerji maliyetiyle daha pahalı hale gelebilir. Bunun tersi de doğrudur: aşırı büyük boru maliyeti ve montaj zorluğunu artırır, enerji kazancı sınırlı kalabilir. Özellikle uzun hatlarda ve sürekli çalışan sistemlerde yaşam döngüsü maliyeti yaklaşımı kullanılmalıdır. Hız, basınç kaybı ve ekipman maliyeti aynı tabloda karşılaştırıldığında dengeli çap daha net görünür.

Yerel kayıplar ve gerçek iç çap

Çap seçimi yapılırken nominal boru adı yerine gerçek iç çap kullanılmalıdır. Boru serisi, et kalınlığı, bağlantı tipi ve kaplama gerçek iç çapı değiştirir. Dirsek, vana, filtre, çekvalf ve daralmalar yerel kayıp oluşturur. Kısa bir boru hattında bu elemanların kaybı, düz borudan daha yüksek olabilir. Bu nedenle yalnız metre başına kaybı hesaplayıp armatürleri unutmak yanlış sonuç verir. Kirlenme, filtre dolması ve gelecekteki kapasite artışı da tasarım marjı içinde düşünülmelidir.

Pratik seçim sırası

Önce maksimum ve normal debiyi belirleyin. İkinci adımda akışkanın sıcaklıktaki yoğunluk ve viskozite değerlerini bulun. Üçüncü adımda uygulamaya uygun hedef hız aralığı ile birkaç çap alternatifi oluşturun. Dördüncü adımda her alternatif için basınç kaybı, yerel kayıplar ve pompa gücü hesabı yapın. Son olarak maliyet, montaj alanı, bakım ve genişleme planıyla karar verin. Bu sıra, sadece tablo ezberleyerek çap seçmekten daha güvenilir sonuç verir.

Mühendislikte uygulama doğrulaması

Akış hesabında çalışma koşulu belirleyicidir

Akışkan hesaplarında aynı boru veya silindir, sıcaklık ve debi değiştiğinde çok farklı sonuç verebilir. Bu nedenle yoğunluk, viskozite, basınç, debi ve çap değerlerinin hangi çalışma koşuluna ait olduğu yazılmalıdır. Düz boru veya ideal silindir formülü hızlı karar için çok faydalıdır; fakat armatür kayıpları, kaçaklar, hortum esnekliği, hava sürüklenmesi ve sıcaklık etkisi gerçek sistemde fark yaratır. Tasarım dosyasında teorik sonuç ile beklenen saha sonucu birbirinden ayrılırsa, test ve devreye alma aşamasında sapmalar daha kolay yorumlanır. Özellikle enerji maliyetinin yüksek olduğu sürekli çalışan tesislerde, farklı çap ve basınç alternatiflerini yaşam döngüsü maliyetiyle karşılaştırmak gerekir.

Saha senaryosu ve karar mantığı

Bir tesisatta birkaç çap alternatifi aynı debiyi taşıyabilir. En küçük çap ilk yatırımda ucuz, en büyük çap ise düşük enerji kaybı sunabilir. En dengeli seçim, yıllık çalışma saati ve enerji bedeli de kullanılarak toplam maliyet karşılaştırmasıyla yapılır. Bu yaklaşım, okuyucunun tek bir tablo değerini doğrudan tasarım kararı olarak kullanmasını engeller. Hesap sonucu ilk filtreleme için güçlü bir araçtır; ancak nihai seçimde uygulamanın kendi yükleri, malzemeleri, çevresi ve bakım şekli mutlaka dikkate alınmalıdır.

Hangi veriler toplanmalı?

Akışkan sistemlerinde hesap girişleri sahadan doğrulanmalıdır. Borunun gerçek iç çapı, hat uzunluğu, dirsek ve vana sayısı, akışkan sıcaklığı, viskozitesi, debi aralığı ve pompa çalışma eğrisi tek bir kontrol listesinde toplanmalıdır. Katalog çapı ile gerçek iç çapın farklı olması, özellikle küçük çaplı hatlarda kaybı anlamlı biçimde değiştirebilir. Bu yüzden ilk hesap sonucu tasarım yönünü belirler; devreye alma sırasında basınç ve debi ölçümüyle sonuç yeniden kontrol edilmelidir.

Tasarım ve yayın notu

Yayın için boru nominal çapının gerçek iç çapla aynı olmayabileceği anlatılmalıdır. Et kalınlığı, boru serisi ve bağlantı tipi, hız ve basınç kaybı hesabında kullanılacak çapı değiştirir. Tasarım kararı verilirken en iyi yol, hesap sonucunu iki çalışma noktasıyla kontrol etmektir: beklenen normal çalışma ve olası maksimum debi. Böylece sistem normalde verimli çalışırken pik durumda aşırı hız, gürültü veya kabul edilemez basınç kaybı üretip üretmediği görülebilir. Kritik hatlarda ölçüm noktaları daha proje aşamasında düşünülmelidir.

Çap seçimi maliyet ve performans dengesi kurar

Boru çapını küçültmek ilk yatırım maliyetini azaltabilir, fakat akış hızını ve basınç kaybını artırarak daha büyük pompa ihtiyacına yol açabilir. Çapı gereğinden büyük seçmek ise düşük hız ve kayıp sağlasa da boru, vana ve montaj maliyetini artırır. Özellikle viskoz akışkanlarda veya uzun hatlarda bu denge daha hassastır. Tasarım sırasında normal debi ile pik debi için ayrı hız kontrolü yapılmalıdır. Pompa eğrisi, kabul edilen enerji tüketimi, gürültü seviyesi ve gelecekteki kapasite artışı da kararın parçasıdır. Birimlerin tutarlı kullanılması önemlidir; litre/dakika, m³/h, mm ve metre dönüşümlerindeki küçük hata sonuçta büyük fark yaratabilir.

Uygulama kontrolü

Uygulama kontrolünde normal-maksimum debi, gerçek iç çap, hedef hız, hat uzunluğu, armatür kayıpları ve akışkan sıcaklığı birlikte değerlendirilmelidir. Torqyx Boru Basınç Kaybı Hesaplayıcı, farklı çap alternatiflerinin hız ve basınç kaybı etkisini karşılaştırmak için kullanılabilir.
