Standartlar

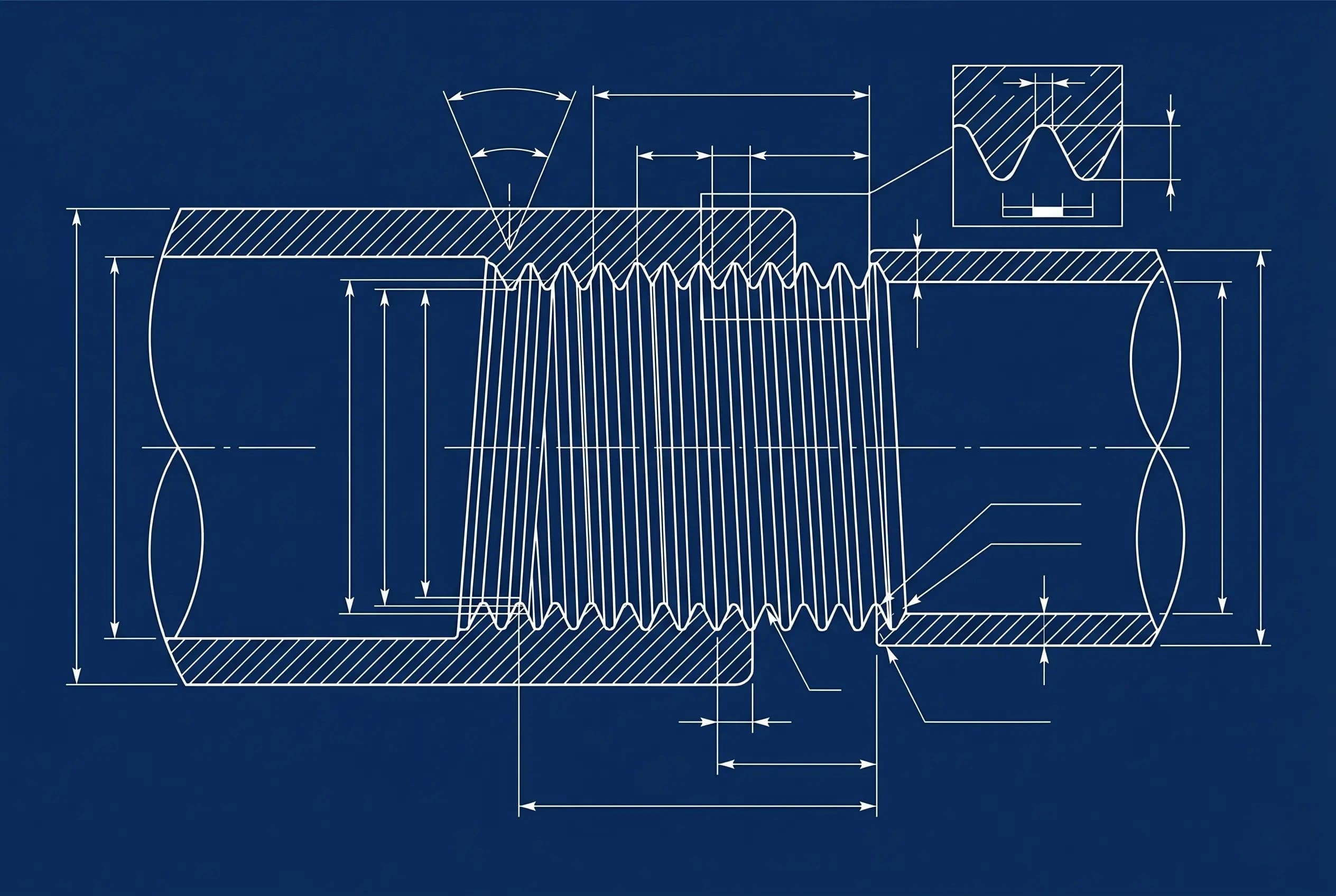

Kaba/standart hatve ile ince hatve farkını, kılavuz matkap çapını ve boşluk deliğini aynı ekranda netleştiren pratik özet.
Hatve yazılmadığında varsayılan seridir. Örneğin M8 tek başına M8x1.25 anlamına gelir.
Aynı nominal çapta daha küçük hatve kullanır; bu yüzden kılavuz matkap çapı kaba seriden farklı çıkar.
Kaba/standart ve ince hatve için pratik başlangıç değerleri. Kılavuz matkap, diş açılacak ön deliktir.
| Ölçü | Kaba P (mm) | Kaba kılavuz matkap | İnce P -> matkap |
|---|---|---|---|
| M3 | 0,5 | 2,5 mm | 0,35 -> 2,65 mm |
| M4 | 0,7 | 3,3 mm | 0,5 -> 3,5 mm |
| M5 | 0,8 | 4,2 mm | 0,5 -> 4,5 mm |
| M6 | 1 | 5 mm | 0,75 -> 5,2 mm |
| M8 | 1,25 | 6,8 mm | 1 -> 7 mm |
| M10 | 1,5 | 8,5 mm | 1,25 -> 8,8 mm / 1 -> 9 mm |
| M12 | 1,75 | 10,2 mm | 1,5 -> 10,5 mm / 1,25 -> 10,8 mm |
| M16 | 2 | 14 mm | 1,5 -> 14,5 mm |
| M20 | 2,5 | 17,5 mm | 2 -> 18 mm / 1,5 -> 18,5 mm |
| M24 | 3 | 21 mm | 2 -> 22 mm |
Mini Araç
Önce yaygın atölye matkabını gösterir; alttaki hesap değeri seçilen diş doluluğuna göre değişir.
Yaygın atölye değeri
6,8 mm
Bu değer diş çekilecek ön delik içindir; cıvatanın serbest geçtiği boşluk deliği aşağıdaki tabloda ayrıdır.
Sert malzeme başlangıç önerisi: 6,95 mm
Formül notu
D_tap ≈ D_nominal - P x (engagement/77)
Tablo değeri pratik standart başlangıçtır; hesap değeri doluluk yüzdesiyle takım yükünü ve diş yüksekliğini tartmak için kullanılır.
Örnek: M8 = M8x1.25 kaba/standart ve 6.8 mm kılavuz matkap; M8x1 ince hatvede tipik kılavuz matkap 7.0 mm olur.
Yakın / normal / gevşek delik çapları cıvatanın serbest geçmesi içindir; kılavuz matkapla karıştırılmamalıdır.
| Ölçü | Yakın | Normal | Geniş |
|---|---|---|---|
| M3 | 3.2 | 3.4 | 3.6 |
| M4 | 4.3 | 4.5 | 4.8 |
| M5 | 5.3 | 5.5 | 5.8 |
| M6 | 6.4 | 6.6 | 7 |
| M8 | 8.4 | 9 | 10 |
| M10 | 10.5 | 11 | 12 |
| M12 | 13 | 13.5 | 14.5 |
| M16 | 17 | 18 | 19 |
| M20 | 21 | 22 | 24 |
İlk tasarım turu için tipik yaklaşım. Kritik yükte standart ve test doğrulaması gerekir.
| Malzeme | Öneri | Not |
|---|---|---|
| Çelik gövde | 1.0 x D | Standart makine elemanlarında başlangıç kabulü. |
| Dökme demir (EN-GJL / EN-GJS) | 1.2 x D | Kırılgan yapı nedeniyle güvenlik payı bırakılır. |
| Alüminyum alaşım | 1.5 x D | Düşük akma dayanımı nedeniyle daha uzun diş önerilir. |
| Pirinç / Bronz | 1.2-1.5 x D | Aşınma ve sök-tak döngüsüne göre üst sınır tercih edilir. |
| Plastik (PA6, POM vb.) | 2.0 x D + insert | Mümkünse metal insert ile uzun ömür sağlanır. |
